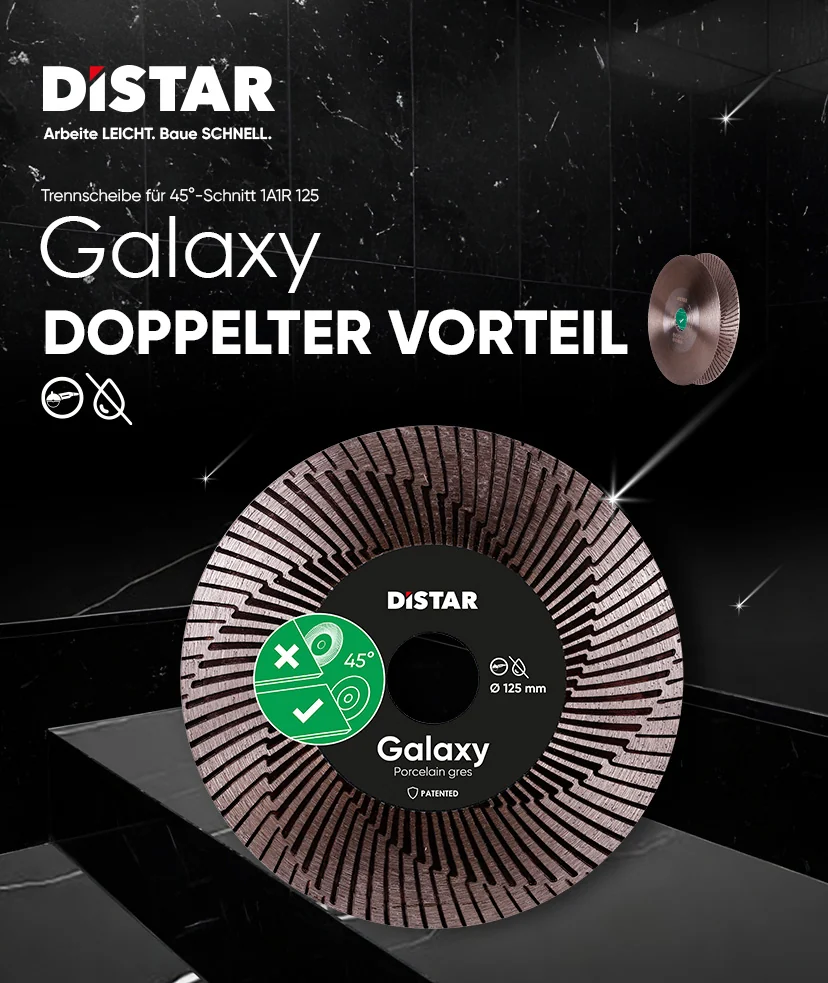

DiSTAR Galaxy Diamantscheibe Ø 125 mm für 45°-Gehrungsschnitte
Mit der Galaxy gelingen 45°-Gehrungsschnitte in Feinsteinzeug nahezu ohne Nachschleifen. Die Zahlen dazu sind ungewöhnlich konkret: maximaler Ausbruch ca. 0,6 mm, Standzeit bis 300 Laufmeter, Schnittgeschwindigkeit ca. 72 cm/min. Möglich macht das die patentierte Twin-Win-Technologie mit beidseitiger Diamantbeschichtung – die Scheibe arbeitet mit der Flanke, nicht nur mit dem Rand.
45° Gehrungs-Schnitt | ca. 0,6 mm max. Ausbruch | 300 lfm Standzeit | bis 20 mm Feinsteinzeug |
Die Leistungsdaten im Klartext
Bei Gehrungsscheiben wird viel behauptet und selten gemessen. Hier sind die Angaben nachprüfbar formuliert – und das sind die Werte, auf die es ankommt:
| Maximaler Ausbruch | ca. 0,6 mm – so viel Glasur bricht an der Kante maximal aus |
|---|---|
| Standzeit | bis zu 300 Laufmeter Gehrung |
| Schnittgeschwindigkeit | ca. 72 cm/min |
| Präzision zur Glasur | Schnitt bis ca. 0,8 mm Abstand zur Glasur |
| Materialstärke | Feinsteinzeug bis 20 mm |
| Maximale Drehzahl | 12.250 U/min |
Wie ein 45°-Gehrungsschnitt mit dem Winkelschleifer funktioniert
Die Jolly-Kante – zwei auf 45° angeschnittene Fliesen, die eine geschlossene Außenecke bilden – ersetzt das Eckprofil und ist eine der häufigsten Arbeiten in der Endbearbeitung. Mit einer normalen Trennscheibe geht das nicht: Sie ist nur am Rand mit Diamant belegt und arbeitet ausschließlich über die Schnittkante.
Gehrungsscheiben sind deshalb beidseitig, breitflächig diamantbeschichtet. Sie schneiden nicht nur mit dem Rand, sondern schleifen mit der Flanke. Wenn Sie den Winkelschleifer schräg anstellen, arbeitet diese belegte Flanke die 45°-Fase heraus – in einem Durchgang, ohne separates Nachschleifen.
| 1 | Fliese sicher fixieren Alles, was wandert, gibt eine wellige Gehrung. Die Fliese muss unverrückbar liegen. |
| 2 | Restkante stehen lassen Nicht bis auf Null ausschleifen. Eine schmale Restkante von 1 bis 2 mm nimmt Belastung auf und verhindert Abplatzer an der empfindlichsten Stelle. |
| 3 | Konstanten Winkel halten Der Winkel muss über die ganze Länge gleich bleiben – Führungshilfen und Schienen sind hier keine Bequemlichkeit, sondern der Unterschied zwischen brauchbar und dicht. |
| 4 | Beide Fliesen gleich behandeln Die Ecke wird nur geschlossen, wenn beide Seiten denselben Winkel und dieselbe Restkante haben. Vor dem Verlegen trocken zusammenlegen und prüfen. |
Gehrung heißt: kein zweiter Versuch
Twin-Win: beidseitig beschichtet
Beidseitige Diamantbeschichtung Die Scheibe ist auf beiden Flanken belegt. Sie können von beiden Seiten arbeiten, ohne die Scheibe zu wenden. | Schneiden und Schleifen in einem Der Rand trennt, die Flanke schleift die Fase – ein Durchgang statt zwei Werkzeuge. |
Definierte Restkante Ausgelegt darauf, bis ca. 0,8 mm an die Glasur heranzuarbeiten. | Trockenschnitt Kein Wasser erforderlich – auf der Baustelle sofort einsatzbereit. |
Galaxy, Edge Dry oder Pro Gres?
Wir führen drei DiSTAR-Scheiben für 45°-Arbeiten. Sie unterscheiden sich im Schwerpunkt:
Galaxy Der Spezialist für die Gehrung mit Messwerten: 0,6 mm Ausbruch, 300 lfm Standzeit, Feinsteinzeug bis 20 mm. Diese Ausführung. | Edge Dry / Jolly 25 mm breiter Diamantbelag beidseitig, Wabenmuster – große Auflagefläche für sehr gerade Gehrungen. |
Pro Gres Schneiden und Schleifen in einem, 20 mm Diamantschicht stirnseitig, auch für Kurvenschnitte. | Gemeinsam Alle drei arbeiten trocken und beidseitig beschichtet. |
Trockenschnitt heißt Kühlpausen
Drehzahl prüfen, Schutzausrüstung tragen
Technische Daten
| Produktart | Diamantscheibe für 45°-Gehrungsschnitte |
|---|---|
| Modell | Galaxy |
| Durchmesser | Ø 125 mm |
| Bohrung | Ø 22,23 mm |
| Stärke | 1,6 mm |
| Technologie | patentierte Twin-Win-Technologie, beidseitige Diamantbeschichtung |
| Einsatzbereich | Feinsteinzeug bis 20 mm |
| Anwendung | Trockenschnitt |
| Schnittart | 45°-Gehrungsschnitt |
| Maximaler Ausbruch | ca. 0,6 mm |
| Standzeit | bis zu 300 Laufmeter |
| Schnittgeschwindigkeit | ca. 72 cm/min |
| Maximale Drehzahl | 12.250 U/min |
| Verpackungs-Einheit | 1 Stück |
| Hersteller-Referenz | FA11217 |
| Hersteller | DiSTAR |
Kann ich mit der Galaxy auch normal 90° trennen?
Was heißt „bis 20 mm Feinsteinzeug“?
Wie erreiche ich die 300 Laufmeter?
Brauche ich eine Führungshilfe?
Jolly-Kanten sauber hinbekommen
