Lasermessgeräte

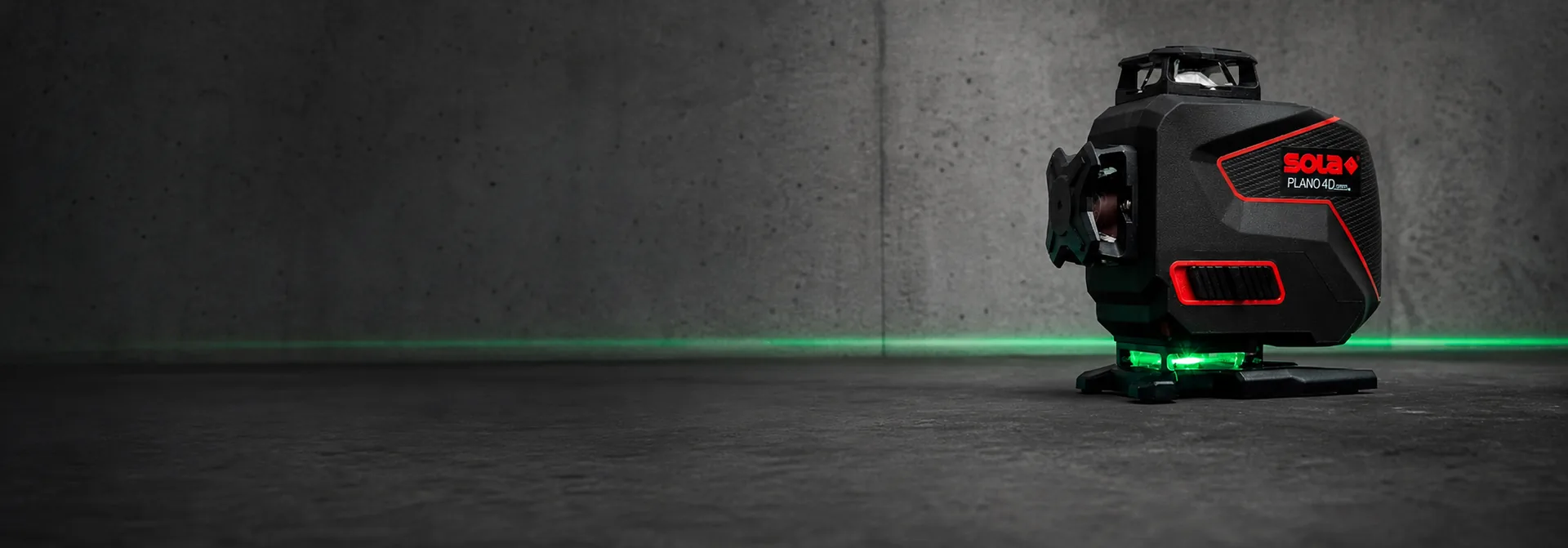

Sola Plano 4D GREEN – 360°-Li­ni­en­la­ser mit bodennaher Horizontal­linieLi­ni­en­la­ser mit vier Linien: zwei ver­ti­ka­le und zwei horizontale, alle als durchgehendes 360°-Panorama. Der Un­ter­schied zum 3D-Modell ist die vierte, bodennahe Horizontal­linie – und genau die macht Bo­den­ar­bei­ten leich­ter. Boden- und Deckenkreuz er­lau­ben die exakte ver­ti­ka­le Lotung, die Schnittpunkte der Linien ergeben rechte Winkel für Möbeleinbau und Installation. Jede Linie ist per Knopfdruck einzeln zuschaltbar.± 0,30 mm/mMesstoleranz30 / 80 mohne / mit EmpfängerIP 54Schutz­klas­seDie vierte Linie ist der PunktDie bodennahe Horizontal­linie läuft dicht über dem Boden um den Raum. Damit prüfen Sie eine Fläche vor dem Ver­le­gen auf Un­eben­hei­ten, Absenkungen und Gefälle – und beim Ver­le­gen selbst dient sie als durch­ge­hen­de Re­fe­renz für die Fliesenreihe. Bei Geräten ohne diese Linie müssen Sie dafür jedes Mal nachmessen.Warum grüne LaserlinienDas mensch­li­che Auge nimmt grünes Licht bei gleicher Leis­tung deut­lich heller wahr als rotes. Auf hellen Fliesen und in gut beleuchteten Räumen ist eine grüne Linie dort noch sicht­bar, wo eine rote längst ver­schwin­det. Der Preis­un­ter­schied hat genau darin seinen Grund.Die Merk­ma­le im Einzelnen360°-Linien­panoramaDie Linien laufen durch­ge­hend um den Raum, statt an der Wand abzubrechen.Vier Linien einzeln schaltbarZwei ver­ti­ka­le, zwei horizontale – Sie schalten nur zu, was Sie brau­chen.Real Green Tech­no­lo­gieEchte grüne Dioden er­zeu­gen das Licht direkt, ohne Um­wandlungs­verluste. Die Linien sind heller und kontrast­reicher.Selbst­nivellie­rend ± 3°Un­eben­hei­ten bis 3° gleicht die Pendeleinheit selbst aus, mit ± 0,30 mm auf den Meter.Zuschaltbare Neigungs­funktionFür Ar­bei­ten in Schieflage, etwa die Montage von Treppen­geländern.Boden- und DeckenkreuzExakte ver­ti­ka­le Lotung und bequemes Übertragen von Mar­kie­run­gen zwi­schen Boden und Decke.Bis 80 m mit HandempfängerOhne Empfänger 30 m Radius – mit Empfänger reicht das Gerät auch für große Räume.Li-Ion-AkkubetriebZwei 18650-Zellen mit 3.450 mAh, 8 Stunden mit allen Dioden.Tech­ni­sche DatenPro­duktartLinien- und PunktlaserModellPLANO 4D GREENLaserlinien2 × ho­ri­zon­tal, 2 × ver­ti­kal, jeweils 360°Laserfarbegrün (Real Green Tech­no­lo­gie)Nivellierungselbst­nivellie­rend, Neigungs­funktion zuschaltbarMesstoleranz± 0,30 mm/mSelbst­nivellier­bereich± 3°Ein­satz­be­reich ohne Handempfänger30 m RadiusEin­satz­be­reich mit Handempfänger80 m RadiusAb­mes­sun­gen150 × 95 × 145 mmStativ­aufnahme1/4"Schutz­klas­seIP 54Strom­ver­sor­gung2 × 3,6 V Li-Ion 18650, je 3.450 mAhBetriebsdauer8 h mit allen Dioden, bei 20 °CBetriebs­tempe­ratur−10 °C bis +50 °CLaserklasse2 nach DIN EN 60825-1:2014Ausgangs­leistung< 1,0 mWWellenlänge510 – 530 nmHer­stel­lerSOLAWas un­ter­schei­det den 4D vom 3D-Modell?Die vierte, bodennahe Horizontal­linie. Der 3D hat zwei Vertikal­linien und eine Horizontal­linie, der 4D eine zweite Horizontale dicht über dem Boden.Welches Stativ passt?Die Auf­nah­me ist 1/4". Unsere Ver­messungs­stative FS 10 und FS 20 haben 5/8" – sie passen nur mit Adapter. Die Klemmsäule KS-3 bringt Adapter für 5/8" und 1/4" mit.Wofür ist die Neigungs­funktion gut?Sie schal­tet die Selbst­nivellie­rung ab, sodass Sie die Linie bewusst schräg stellen können – etwa par­al­lel zu einem Treppenlauf.Reichen 30 Meter ohne Empfänger?In Innenräumen in der Regel ja. Der Wert gilt als Radius und hängt von der Raum­helligkeit ab. Mit Handempfänger sind 80 m möglich.Gewinde vor dem Kauf abgleichenStativ­aufnahmen sind nicht ein­heit­lich: Ver­messungs­stative arbeiten meist mit 5/8", kom­pak­te Li­ni­en­la­ser oft mit 1/4". Beides passt nicht ohne Adapter zu­sam­men. Prüfen Sie das Gewinde Ihres Geräts, bevor Sie ein Stativ dazu be­stel­len – oder fragen Sie uns.Al­ter­na­ti­ven und StativeGeo Fennel Geo1X-GREEN Kreuz­linien­laser-Set mit KurbelstativGeo1X-GREEN Kreuz­linien­laser-Set – mit 1/4" und 5/8" und Kurbelstativ.Tile Rite - 5 Level Laser Green (Art.VLL005)Tile Rite 5 Level Laser Green – kompakt, bis 10 m.Geo Fennel Klemmsäule KS-3Klemmsäule KS-3, bis 3,40 m, mit Adaptern für 5/8" und 1/4".Welcher Laser zu welcher Arbeit passtFür das Ausrichten von Bo­den­flie­sen brau­chen Sie einen 90°-Winkel am Boden, für Wand­flie­sen und Tro­cken­bau eine 360°-Linie an der Wand. Das sind zwei ver­schie­de­ne Geräteklassen. Sagen Sie uns, was Sie über­wie­gend verlegen – wir sagen Ihnen, welches Gerät den Un­ter­schied macht und welches nur teurer ist.

Geo Fennel Geo1X-GREEN Kreuz­linien­laser-Set mit Kurbelstativ und TascheKreuz­linien­laser mit grünen Linien im Set mit Kurbelstativ und ge­pols­ter­ter Trans­port­ta­sche. Das Gerät pro­ji­ziert ein Laserkreuz aus einer vertikalen und einer horizontalen Linie und nivelliert sich selbst. Liegt es au­ßer­halb des Nivellier­bereichs, warnt es optisch und akustisch – ein Fehler, der sonst leicht un­be­merkt bleibt. Für Schräg­anwendungen lässt sich die Selbst­nivellie­rung abschalten. Das Gehäuse ist gummiert.± 3 mmauf 10 m30 / 50 mohne / mit Empfängerca. 500 gGewichtWarum grüne LaserlinienDas mensch­li­che Auge nimmt grünes Licht bei gleicher Leis­tung deut­lich heller wahr als rotes. Auf hellen Fliesen und in gut beleuchteten Räumen ist eine grüne Linie dort noch sicht­bar, wo eine rote längst ver­schwin­det. Der Preis­un­ter­schied hat genau darin seinen Grund.Die Merk­ma­le im EinzelnenSelbst­nivellie­rend ± 3°In Se­kun­den ein­satz­be­reit, ohne Ausrichten über Libellen.Optische und akustische WarnungAußerhalb des Nivellier­bereichs meldet sich das Gerät. Ohne diese Warnung arbeiten Sie im Zweifelsfall mit einer schiefen Linie weiter.Nivellierung abschaltbarFür Schräg­anwendungen, bei denen die Linie bewusst nicht waa­ge­recht stehen soll.1/4" und 5/8" An­schlussPasst damit sowohl auf kom­pak­te Fotostative als auch auf Ver­messungs­stative – das ist bei Linienlasern nicht selbst­ver­ständ­lich.Ma­gne­ti­sche Wand- und Stativ­halterungZum Befestigen an Pro­fi­len, Schie­nen und Metallkanten.Gummiertes GehäuseNimmt Stöße auf, wie sie im Fahr­zeug und auf der Bau­stel­le ent­ste­hen.Empfänger­kompatibelMit FR 75-MM, FR 55 oder FR 55-M er­wei­tert sich der Ar­beits­be­reich auf bis zu 50 Meter.Kurbelstativ im SetHöhe 54 bis 153 cm, stufenlos über die Kurbel ver­stell­bar.Lie­fer­um­fang1 × Geo1X-GREEN Kreuz­linien­laser4 × AA Batterie1 × magnetische Wand- und Stativ­halterung1 × Kurbelstativ, Höhe 54 – 153 cm1 × ge­pols­ter­te Trans­port­ta­scheTech­ni­sche DatenPro­duktartKreuz­linien­laser-SetLaserklasse2Wellenlänge515 nm (grün)Ge­nau­ig­keit± 3 mm auf 10 mSelbst­nivellier­bereich± 3°Ar­beits­be­reich ohne Empfängerbis 30 mAr­beits­be­reich mit Empfängerbis 50 mKompatible EmpfängerFR 75-MM, FR 55, FR 55-MStativ­anschluss1/4" und 5/8"Strom­ver­sor­gung4 × AA, im Lie­fer­um­fangSchutz­klas­seIP 54Gewichtca. 500 gBetriebs­tempe­ratur−10 °C bis +45 °CStativhöhe im Set54 – 153 cmHer­stel­lergeo-FENNELIst ein Stativ im Set ent­hal­ten?Ja, ein Kurbelstativ mit 54 bis 153 cm Ar­beits­hö­he und eine ge­pols­ter­te Tasche.Passt der Laser auch auf andere Stative?Ja. Er hat sowohl 1/4" als auch 5/8" – damit passt er auf das Kurbelstativ FS 10, das Stativ FS 20 und die Klemmsäule KS-3.Wozu brauche ich einen Empfänger?Bei grö­ße­rer Entfernung und Ta­ges­licht ist die Linie mit dem Auge nicht mehr auszumachen. Der Empfänger findet sie elektronisch und er­wei­tert den Bereich auf 50 m.Was ist der Un­ter­schied zum Sola Plano 4D?Der Plano 4D GREEN pro­ji­ziert vier Linien als 360°-Panorama und hat eine bodennahe Horizontal­linie. Der Geo1X-GREEN erzeugt ein Laserkreuz und ist das kompaktere, güns­ti­ge­re Gerät – hier aber in­klu­si­ve Stativ.Al­ter­na­ti­ven und weitere StativeSola Plano 4D GREENSola Plano 4D GREEN – 360°-Panorama mit bodennaher Linie.Geo Fennel Klemmsäule KS-3Klemmsäule KS-3 – klemmt zwi­schen Boden und Decke, bis 3,40 m.Stahl-Te­le­skop­sta­tiv - TA 35 (100 - 350 cm)Stahl-Te­le­skop­sta­tiv TA 35, stufenlos 1 bis 3,5 m.Welcher Laser zu welcher Arbeit passtFür das Ausrichten von Bo­den­flie­sen brau­chen Sie einen 90°-Winkel am Boden, für Wand­flie­sen und Tro­cken­bau eine 360°-Linie an der Wand. Das sind zwei ver­schie­de­ne Geräteklassen. Sagen Sie uns, was Sie über­wie­gend verlegen – wir sagen Ihnen, welches Gerät den Un­ter­schied macht und welches nur teurer ist.

Geo Fennel GeoSpider GREEN – Winkellaser für Flie­sen­le­ger mit ±3 mm/10 mBodenlaser mit zwei grünen Laserlinien, die exakt im 90°-Winkel zueinander stehen. Der GeoSpider steht auf einem eigenen kleinen, höhen­ver­stellbaren Stativ – dadurch trifft die Linie in einem flacheren Winkel auf den Boden als bei Geräten, die direkt auf­lie­gen. Das erhöht die Sicht­bar­keit, und leichte Un­eben­hei­ten im Un­ter­grund verfälschen die Linie nicht. Der Laserkopf ist um 360° drehbar und hat eine 360°-Teilung, sodass sich auch beliebige andere Winkel ab­grei­fen lassen.± 3 mmauf 10 mØ 40 mAr­beits­be­reichIP 52Schutz­artWarum grüne LaserlinienDas mensch­li­che Auge nimmt grünes Licht bei gleicher Leis­tung deut­lich heller wahr als rotes. Auf hellen Fliesen und in gut beleuchteten Räumen ist eine grüne Linie dort noch sicht­bar, wo eine rote längst ver­schwin­det. Der Preis­un­ter­schied hat genau darin seinen Grund.Die Merk­ma­le im EinzelnenZwei Linien im exakten 90°-WinkelDer Winkel selbst ist mit ± 3 mm auf 10 m spezifiziert – nicht nur die ein­zel­ne Linie.Eigenes höhen­ver­stellbares StativDer fla­che­re Projek­tions­winkel macht die Linie besser sicht­bar und macht sie un­emp­find­lich gegen kleine Un­eben­hei­ten.Laserlinien einzeln schaltbarWer nur eine Achse braucht, schal­tet die andere ab – das spart Batterie und Verwirrung.Seiten­feintrieb ± 5°Zum exakten Ausrichten auf eine vor­han­de­ne Achse, ohne das ganze Gerät zu ver­schie­ben.Laserkopf 360° drehbar mit TeilungDamit lassen sich auch andere Winkel als 90° darstellen – etwa bei Diagonal­verle­gung.Eingebaute DosenlibelleZum Nivellieren auf un­ebe­nem Un­ter­grund. Ein Winkellaser nivelliert sich nicht selbst.Lie­fer­um­fang1 × GeoSpider GREEN mit höhen­ver­stellbarem Stativ4 × AA Alkaline­batterie1 × magnetische Zieltafel1 × ge­pols­ter­te TascheTech­ni­sche DatenPro­duktartWinkellaser / BodenlaserLaserfarbegrünGe­nau­ig­keit± 3 mm auf 10 mGe­nau­ig­keit 90°-Winkel± 3 mm auf 10 mAr­beits­be­reichØ 40 m, ab­hän­gig von der Raum­helligkeitLaserklasse2Staub- und WasserschutzIP 52Seiten­feintrieb± 5°Laserkopf360° drehbar mit 360°-TeilungNivellierungmanuell über ein­ge­bau­te DosenlibelleStrom­ver­sor­gung4 × AA AlkalineBetriebsdauer12 hTempe­ratur­bereich−10 °C bis +45 °CHer­stel­lergeo-FENNELWofür brauche ich einen Winkellaser statt eines Kreuz­linien­lasers?Zum Ausrichten von Bo­den­flie­sen. Sie brau­chen zwei recht­wink­li­ge Achsen auf dem Boden – genau das leistet dieses Gerät. Ein Kreuz­linien­laser pro­ji­ziert dagegen an die Wand.Nivelliert sich der GeoSpider selbst?Nein. Er hat eine Dosenlibelle und hö­hen­ver­stell­ba­re Beine – Sie nivellieren von Hand. Selbst­nivellie­rend arbeiten der Sola Plano 4D GREEN und der Geo1X-GREEN.Was ist der Un­ter­schied zum Square Liner II?Der Square Liner II liegt flach auf dem Boden und ar­bei­tet mit roten Linien bei 30 m Ar­beits­be­reich. Der GeoSpider hat grüne Dioden, 40 m Ar­beits­be­reich, ein eigenes Stativ, Seiten­feintrieb und einen drehbaren Kopf mit Teilung.Kann ich damit Diagonal­verle­gungen anlegen?Ja. Der Kopf ist um 360° drehbar und hat eine Teilung, sodass Sie 45° oder jeden anderen Winkel ein­stel­len können.Al­ter­na­ti­ven und ZubehörGeo Fennel Square Liner IISquare Liner II – der ein­fa­che­re Winkellaser mit roten Linien.Tile Rite - 5 Level Laser Green (Art.VLL005)Tile Rite 5 Level Laser Green – 5 Linien, kompakt, bis 10 m.Sola Plano 4D GREENSola Plano 4D GREEN – 360°-Li­ni­en­la­ser mit bodennaher Horizontal­linie.Welcher Laser zu welcher Arbeit passtFür das Ausrichten von Bo­den­flie­sen brau­chen Sie einen 90°-Winkel am Boden, für Wand­flie­sen und Tro­cken­bau eine 360°-Linie an der Wand. Das sind zwei ver­schie­de­ne Geräteklassen. Sagen Sie uns, was Sie über­wie­gend verlegen – wir sagen Ihnen, welches Gerät den Un­ter­schied macht und welches nur teurer ist.

Geo Fennel Square Liner II – Winkellaser mit zwei Linien im 90°-WinkelWinkellaser, der zwei exakt im 90°-Winkel zueinander ausgerichtete Laserlinien erzeugt. Gedacht für das Anlegen von Bo­den­flie­sen und für die schnelle Kon­trol­le, ob Dehnungsfugen im Estrich recht­wink­lig ver­lau­fen. Die Linien sind fein gezeichnet und gut sicht­bar. Zwei ein­ge­bau­te Röhren­libellen dienen der Aus­rich­tung. Der 90°-Winkel lässt sich am Boden, an der Wand und an der Decke messen oder über­tra­gen.± 3,0 mmauf 10 m30 mAr­beits­be­reich48 hBetriebsdauerDie Merk­ma­le im EinzelnenZwei Linien im 90°-WinkelDie Grundaufgabe beim Fliesenlegen: eine Achse anlegen und die zweite recht­wink­lig dazu.Feine, gut sicht­ba­re LinienEine breite Linie kostet Ge­nau­ig­keit – hier ist sie schmal gezeichnet.Zwei Röhren­libellenZum Ausrichten des Geräts. Röhren­libellen lösen feiner auf als eine Dosenlibelle.Boden, Wand und DeckeDer Winkel lässt sich in allen drei Ebenen messen oder über­tra­gen – etwa für Deckenraster.48 Stunden BetriebsdauerMit zwei AA-Batterien. Ein voller Ar­beits­tag ist damit kein Thema.Lie­fer­um­fang1 × Square Liner II2 × Batterie1 × magnetische Zieltafel1 × TascheTech­ni­sche DatenPro­duktartWinkellaserGe­nau­ig­keit± 3,0 mm auf 10 MeterAr­beits­be­reichmax. 30 Meter, ab­hän­gig von der Raum­helligkeitLaserklasse2Libellen2 Röhren­libellenStrom­ver­sor­gung2 × 1,5 V AABetriebsdauerca. 48 StundenTempe­ratur­bereich0 – 40 °CHer­stel­lergeo-FENNELNivelliert sich das Gerät selbst?Nein. Sie richten es über die beiden Röhren­libellen aus. Für selbst­nivellie­rende Geräte siehe den Geo1X-GREEN oder den Sola Plano 4D GREEN.Warum rote und nicht grüne Linien?Der Square Liner II ist das preisgünstige Grund­ge­rät. Grüne Dioden sind heller sicht­bar, kosten aber deut­lich mehr – siehe den GeoSpider GREEN.Reichen 30 Meter Ar­beits­be­reich?Für Wohnräume und die meisten ge­werb­li­chen Innenräume ja. Der Wert hängt stark von der Raum­helligkeit ab: bei di­rek­ter Sonne durch große Fenster ist er deut­lich kleiner.Kann ich damit Dehnungsfugen prüfen?Ja, das ist ein ausdrück­licher Anwendungs­fall: Sie legen eine Achse auf die Fuge und prüfen mit der zweiten Linie, ob die Querfuge recht­wink­lig läuft.Al­ter­na­ti­ven im Sor­ti­mentGeo Fennel GeoSpider GREEN Winkellaser Bodenlaser FliesenlaserGeoSpider GREEN – grüne Dioden, 40 m, drehbarer Kopf mit Teilung.Tile Rite - 5 Level Laser Green (Art.VLL005)Tile Rite 5 Level Laser Green – 5 Linien, selbst­nivellie­rend.Geo Fennel Geo1X-GREEN Kreuz­linien­laser-Set mit KurbelstativGeo1X-GREEN Kreuz­linien­laser-Set mit Kurbelstativ.Welcher Laser zu welcher Arbeit passtFür das Ausrichten von Bo­den­flie­sen brau­chen Sie einen 90°-Winkel am Boden, für Wand­flie­sen und Tro­cken­bau eine 360°-Linie an der Wand. Das sind zwei ver­schie­de­ne Geräteklassen. Sagen Sie uns, was Sie über­wie­gend verlegen – wir sagen Ihnen, welches Gerät den Un­ter­schied macht und welches nur teurer ist.

Geo Fennel Klemmsäule KS-3 – Einbeinstativ bis 3,40 m mit AdapternEinbeinstativ, das zwi­schen Boden und Decke fest­ge­klemmt wird und dadurch ohne Stand­flä­che auskommt – im In­nen­aus­bau ist das oft der ent­schei­den­de Vorteil, weil kein Dreibein im Weg steht. Die Säule besteht aus fünf Teilstücken mit Metallgewinde und er­reicht maximal 3,40 m. Die Teilstücke haben 5/8"-Verbindungen und lassen sich einzeln auch als Stativ­ver­längerung ver­wen­den. Adapter für 5/8" und 1/4" sowie eine Trans­port­ta­sche gehören zum Lie­fer­um­fang.3,40 mmax. Länge5 Teilemit Metallgewinde5/8" + 1/4"AdapterDie Merk­ma­le im EinzelnenKlemmt zwi­schen Boden und DeckeKeine Stand­flä­che nötig. Im engen Bad oder Flur steht kein Dreibein im Arbeitsweg.Fünf Teilstücke mit MetallgewindeMetall statt Kunst­stoff an der Ver­bin­dung – das ent­schei­det über die Le­bens­dau­er.Teilstücke als Ver­län­ge­rung nutzbarDurch die 5/8"-Verbindungen können Sie ein­zel­ne Stücke auch an anderen Stativen ein­set­zen.Höhen­ver­stellbare Auf­nah­meFein­verstellung des Geräts, ohne die Säule neu zu klemmen.Adapter für 5/8" und 1/4"Damit passen sowohl Ver­messungs­geräte als auch kom­pak­te Li­ni­en­la­ser mit 1/4"-Auf­nah­me.Bis 3,40 mReicht in Räumen mit nor­ma­ler und erhöhter Deckenhöhe bis unter die Decke.Tech­ni­sche DatenPro­duktartKlemmsäule / EinbeinstativModellKS-3Ma­xi­ma­le Länge3,40 mAufbau5 Teilstücke mit MetallgewindeVerbindungen5/8"Auf­nah­mehö­hen­ver­stell­barAdapter im Lie­fer­um­fang5/8" und 1/4"MontageKlemmung zwi­schen Boden und DeckeLie­fer­um­fangKlemmsäule, Adapter, Trans­port­ta­scheHer­stel­lergeo-FENNELPasst jeder Laser auf die Säule?Durch die bei­lie­gen­den Adapter für 5/8" und 1/4" die meisten – auch der Sola Plano 4D GREEN mit 1/4"-Auf­nah­me und der Geo1X-GREEN.Hält die Klemmung auch auf Fliesen?Ja, sofern Boden und Decke tragfähig sind und die Säule senk­recht steht. Auf emp­find­li­chen Ober­flä­chen sollten Sie eine Un­ter­la­ge ver­wen­den, um Druck­stel­len zu ver­mei­den.Was ist der Vorteil ge­gen­über einem Dreibein­stativ?Kein Platz­be­da­rf am Boden und deut­lich mehr Höhe. Dafür brau­chen Sie eine Decke, gegen die Sie klemmen können – im Freien funk­tio­niert das nicht.Kann ich ein­zel­ne Teilstücke separat nutzen?Ja. Die Teilstücke haben 5/8"-Verbindungen und dienen so auch als Ver­län­ge­rung für andere Stative, etwa das FS 10.Die anderen StativeStahl-Te­le­skop­sta­tiv - TA 35 (100 - 350 cm)Stahl-Te­le­skop­sta­tiv TA 35, stufenlos 1 bis 3,5 m.Geo Fennel FS 10 KurbelstativGeo Fennel FS 10 Kurbelstativ – Alu­mi­ni­um, 67 – 188 cm.Geo Fennel Stativ FS 20Geo Fennel Stativ FS 20 – Flachkopf 5/8", 105 – 165 cm.Stativ und Laser auf­ein­an­der abstimmenAr­beits­hö­he, Gewindegröße und Stand­fes­tig­keit müssen zum Gerät passen. Nennen Sie uns Ihr Lasermodell und die üb­li­chen Arbeitshöhen – wir sagen Ihnen, welches Stativ trägt und welches wackelt.

Geo Fennel FS 10 Kurbelstativ – Alu­mi­ni­um, 5/8", mit DosenlibelleLeichtes Kurbelstativ aus Alu­mi­ni­um für Geräte mit 5/8"-Gewinde, aus­ge­legt auf Linien- und Rotations­laser im In­nen­be­reich. Über die Kurbelsäule verstellen Sie die Höhe fein­füh­lig, ohne das Gerät ab­zu­neh­men – das ist der ei­gent­li­che Vorteil ge­gen­über einem reinen Klemmstativ. Der Stativkopf ist drehbar, eine Dosenlibelle ist ein­ge­baut, und die Mittelsäule hat einen Lotpunkt-Durch­lass.67 – 188 cmAr­beits­be­reich5/8"Flachkopf2,3 kgGewichtDie Merk­ma­le im EinzelnenKurbelsäule 30 cmFein­verstellung der Höhe im Betrieb, ohne die Beine neu zu klemmen.Dreh­ba­rer StativkopfZum Ausrichten der Achse, ohne das Stativ zu versetzen.Integrierte DosenlibelleGrob­nivellierung des Stativs, bevor der Laser sich selbst fein­nivelliert.Lotpunkt-Durch­lass in der MittelsäuleDer Lotpunkt des Geräts kommt bis auf den Boden durch – wichtig beim Übertragen von Achsen.Verstrebbare StativbeineErhöht die Stand­fes­tig­keit auf glatten Böden deut­lich.Aus­schraubbare GummisätzeGummi auf Fliesen und Parkett, Spitzen auf Erdreich und Rohbeton.Klemm­verschluss an den BeinenSchnelles Ver­stel­len ohne Werk­zeug.2,3 kg, 75 cm TransportmaßPasst zusammen­geschoben in die mit­ge­lie­fer­te Tra­ge­ta­sche.Zwei Höhenangaben in den Hersteller­unter­lagenDie Datentabelle nennt 67 bis 188 cm, der Be­schrei­bungs­text 100 bis 200 cm in Ver­bin­dung mit den Geräten FL 40 und EL 601 – dort ist die Bauhöhe des Lasers schon mit­ge­rech­net. Beim Gewicht stehen 2,0 kg und 2,3 kg gegeneinander. Wenn die genaue Ar­beits­hö­he für Sie entscheidend ist, fragen Sie bitte nach – wir klären das mit dem Her­stel­ler.Tech­ni­sche DatenPro­duktartKurbelstativModellFS 10Ar­beits­be­reich67 bis 188 cmMa­te­ri­alAlu­mi­ni­umStativkopfFlachkopf mit 5/8"-Gewinde­schraubeKurbelsäule30 cm ver­stell­barDosenlibellein­te­griertLotpunkt-Durch­lassja, in der MittelsäuleBein-Ar­re­tie­rungKlemm­verschlussBeine verstrebbarjaBein-Spitzenaus­schraubbare GummisätzeGewicht2,3 kgTransportmaß75 cm zusammen­geschobenLie­fer­um­fangStativ und Tra­ge­ta­scheHer­stel­lergeo-FENNELWelche Laser passen auf dieses Stativ?Alle Geräte mit 5/8"-Gewinde, etwa der Geo1X-GREEN (hat 1/4" und 5/8"). Der Sola Plano 4D GREEN hat nur 1/4" und braucht einen Adapter.Was ist der Un­ter­schied zum FS 20?Das FS 20 hat keine Kurbel, reicht von 105 bis 165 cm und wiegt 3,5 kg. Das FS 10 ist leich­ter und über die Kurbel fein­verstellbar.Wozu der Lotpunkt-Durch­lass?Wenn Ihr Gerät einen Lotpunkt nach unten pro­ji­ziert, muss er durch die Mittelsäule hin­durch auf den Boden treffen. Ohne Durch­lass verdeckt das Stativ genau diesen Punkt.Reicht das Stativ für Au­ßen­ar­bei­ten?Es ist als leich­tes Innenstativ aus­ge­legt. Für größere Höhen und rauere Be­din­gun­gen ist das Stahl-Te­le­skop­sta­tiv TA 35 die sta­bi­le­re Wahl.Gewinde vor dem Kauf abgleichenStativ­aufnahmen sind nicht ein­heit­lich: Ver­messungs­stative arbeiten meist mit 5/8", kom­pak­te Li­ni­en­la­ser oft mit 1/4". Beides passt nicht ohne Adapter zu­sam­men. Prüfen Sie das Gewinde Ihres Geräts, bevor Sie ein Stativ dazu be­stel­len – oder fragen Sie uns.Die anderen Stative und passende LaserGeo Fennel Stativ FS 20Geo Fennel Stativ FS 20 – Flachkopf, 105 – 165 cm, Schnell­klemmung.Geo Fennel Klemmsäule KS-3Klemmsäule KS-3 – klemmt zwi­schen Boden und Decke, bis 3,40 m.Stahl-Te­le­skop­sta­tiv - TA 35 (100 - 350 cm)Stahl-Te­le­skop­sta­tiv TA 35, stufenlos 1 bis 3,5 m.Geo Fennel Geo1X-GREEN Kreuz­linien­laser-Set mit KurbelstativGeo1X-GREEN Kreuz­linien­laser mit 1/4" und 5/8".Stativ und Laser auf­ein­an­der abstimmenAr­beits­hö­he, Gewindegröße und Stand­fes­tig­keit müssen zum Gerät passen. Nennen Sie uns Ihr Lasermodell und die üb­li­chen Arbeitshöhen – wir sagen Ihnen, welches Stativ trägt und welches wackelt.

Geo Fennel Stativ FS 20 – Flachkopf 5/8", 105 bis 165 cmStativ mit Flachkopf und 5/8"-Gewinde für leichte Ver­messungs­instru­mente, ins­be­son­de­re Nivellier­geräte. Die Höhe reicht von 105 bis 165 cm und wird über eine Schnell­klemmung verstellt – ohne Kurbel, dafür schnel­ler. Der Stativteller hat 123 mm Durch­mes­ser, ein Schulter­trage­riemen gehört dazu.105 – 165 cmAr­beits­hö­he5/8"Gewinde3,5 kgGewichtDie Merk­ma­le im EinzelnenSchnell­klemmungHöhe in einem Griff verstellen. Wo es auf Tempo statt auf Mil­li­me­ter ankommt, ist das der prak­ti­sche­re Me­cha­nis­mus.Flachkopf mit 5/8"Die Standard­aufnahme für Nivellier­geräte und Ver­messungs­instru­mente.Stativteller Ø 123 mmAusreichend Auf­la­ge­flä­che, um das Gerät sicher zu tragen.Schulter­trage­riemenBeide Hände bleiben frei, wenn Sie das Stativ über die Bau­stel­le tragen.3,5 kgSchwerer als ein Alu-Innenstativ – das be­deu­tet auch: es steht ruhiger.Tech­ni­sche DatenPro­duktartStativ mit FlachkopfModellFS 20Ar­beits­hö­he105 – 165 cmStativkopfFlachkopfGewinde5/8"Hö­hen­ver­stel­lungSchnell­klemmungDurch­mes­ser Stativteller123 mmGewicht3,5 kgAusstat­tungSchulter­trage­riemenVorgesehen fürleichte Ver­messungs­instru­mente, z. B. Nivellier­geräteHer­stel­lergeo-FENNELPasst mein Li­ni­en­la­ser auf dieses Stativ?Wenn er ein 5/8"-Gewinde hat, ja. Viele kom­pak­te Li­ni­en­la­ser haben nur 1/4" – etwa der Sola Plano 4D GREEN. Der Geo1X-GREEN hat beide Gewinde.Was ist der Un­ter­schied zum FS 10?Das FS 10 ist ein Kurbelstativ aus Alu­mi­ni­um mit 67 bis 188 cm und 2,3 kg. Das FS 20 hat keine Kurbel, dafür eine Schnell­klemmung, und wiegt 3,5 kg.Wann brauche ich eine Kurbel?Wenn Sie die Höhe im Betrieb fein­füh­lig nachstellen wollen, ohne das Gerät ab­zu­neh­men – typisch beim Einmessen auf eine Referenzhöhe.Reicht 165 cm Ar­beits­hö­he?Für Nivellier­arbeiten und Boden­referenzen ja. Für Linien in Deckenhöhe brau­chen Sie mehr – siehe die Klemmsäule KS-3 oder das Te­le­skop­sta­tiv TA 35.Gewinde vor dem Kauf abgleichenStativ­aufnahmen sind nicht ein­heit­lich: Ver­messungs­stative arbeiten meist mit 5/8", kom­pak­te Li­ni­en­la­ser oft mit 1/4". Beides passt nicht ohne Adapter zu­sam­men. Prüfen Sie das Gewinde Ihres Geräts, bevor Sie ein Stativ dazu be­stel­len – oder fragen Sie uns.Die anderen StativeGeo Fennel FS 10 KurbelstativGeo Fennel FS 10 Kurbelstativ – Alu­mi­ni­um, 67 – 188 cm, 2,3 kg.Geo Fennel Klemmsäule KS-3Klemmsäule KS-3 – bis 3,40 m, mit Adaptern für 5/8" und 1/4".Stahl-Te­le­skop­sta­tiv - TA 35 (100 - 350 cm)Stahl-Te­le­skop­sta­tiv TA 35, stufenlos 1 bis 3,5 m.Stativ und Laser auf­ein­an­der abstimmenAr­beits­hö­he, Gewindegröße und Stand­fes­tig­keit müssen zum Gerät passen. Nennen Sie uns Ihr Lasermodell und die üb­li­chen Arbeitshöhen – wir sagen Ihnen, welches Stativ trägt und welches wackelt.

Stahl-Te­le­skop­sta­tiv TA 35 – stufenlos 1 bis 3,5 m für Leuchten, Laser und Mess­ge­rä­teHö­hen­ver­stell­ba­res Stativ aus Stahlrohr, stufenlos von 1 m auf 3,5 m. Gedacht für alles, was auf der Bau­stel­le nach oben muss: Ar­beits­leuch­ten, Li­ni­en­la­ser, Kameras, Mess­ge­rä­te. Die Ar­re­tie­rung läuft über Stern­schrau­ben, die drei Füße lassen sich auf Bo­den­plat­ten ver­schrau­ben – das hält auch bei Wind und un­ebe­nem Grund.1 – 3,5 mHö­hen­be­reichstufenlosVer­stel­lungStahlWerk­stoffDie Merk­ma­le im EinzelnenStu­fen­los 1 bis 3,5 mKeine festen Ras­ter­stu­fen – Sie stellen genau die Höhe ein, die die Arbeit braucht.Stern­schrau­benVon Hand zu be­die­nen, auch mit Hand­schu­hen, und sie halten die Po­si­ti­on zu­ver­läs­sig.Drei Stand­fü­ßeBreite Auflage für Stand­fes­tig­keit, auch auf un­ebe­nem Un­ter­grund.Füße fixierbarAuf Bo­den­plat­ten ver­schraub­bar. Bei Wind oder im Au­ßen­be­reich der Un­ter­schied zwi­schen sicher und umgefallen.StahlrohrSchwerer als Alu­mi­ni­um, dafür be­last­ba­rer und stand­fes­ter.Zu­sam­men­klapp­barKompakt im Trans­por­ter und schnell auf­ge­baut.Wofür es gedacht istAr­beits­leuch­ten und Bau­strah­ler auf Ar­beits­hö­he bringen.Li­ni­en­la­ser für Fliesen- und Tro­cken­bau­ar­bei­ten aus­rich­ten.Kameras und Mess­ge­rä­te auf Po­si­ti­on halten.Überall, wo die Höhe während der Arbeit an­ge­passt werden muss.Auf­nah­me vorher klärenOb Ihre Leuchte oder Ihr Laser auf dieses Stativ passt, hängt an der Auf­nah­me des Geräts. Nennen Sie uns die Ar­ti­kel­num­mer, dann prüfen wir die Kom­bi­na­ti­on, bevor Sie be­stel­len.Pas­sen­de LeuchtenDie netz­be­trie­be­nen PRO-Line-Modelle für Dau­er­licht:BRUTUS Fixstand PRO-Line LED 50W50 W. 4.000 lm – Fixstand.BRUTUS PRO-Line LED 100W, faltbar100 W. 8.000 lm – faltbar.BRUTUS Fixstand PRO-Line LED 100W100 W. 8.000 lm – Fixstand.BRUTUS PRO-Line LED 200W, faltbar200 W. 16.000 lm – faltbar.Und die Akku-Modelle für Bau­stel­len ohne Strom:BRUTUS Profi LED 30W mit AKKU30 W, 2.000 lm, 5.000 K – mit her­aus­nehm­ba­rem Akku, auch als Hand­leuch­te und Po­wer­bank nutzbar.BRUTUS Profi LED 20W mit AKKU, faltbar20 W. 1.400 lm. 6.500 K – faltbar.BRUTUS Profi LED 30W mit AKKU, faltbar30 W. 2.100 lm. 6.500 K – faltbar.BRUTUS Profi LED 50W mit AKKU, faltbar50 W. 3.500 lm. 6.500 K – faltbar.Tech­ni­sche DatenPro­duktartTe­le­skop­sta­tivBe­zeich­nungTA 35Werk­stoffStahlHö­hen­be­reich1 m bis 3,5 mVer­stel­lungstufenlos, Ar­re­tie­rung über Stern­schrau­benStand­fü­ßedrei, auf Bo­den­plat­ten ver­schraub­barTrans­portzu­sam­men­klapp­barHer­stel­ler-Re­fe­renz27001Passt meine Leuchte auf das Stativ?Das Stativ ist für Be­leuch­tung, Laser, Kameras und Mess­ge­rä­te vor­ge­se­hen. Welche Auf­nah­me Ihr Gerät braucht, un­ter­schei­det sich je Her­stel­ler – nennen Sie uns Ihr Modell, dann prüfen wir das vor der Be­stel­lung.Warum Stahl und nicht Alu­mi­ni­um?Stahl ist schwe­rer, aber auch stand­fes­ter und be­last­ba­rer. Bei 3,5 m Aus­zugs­hö­he und einer Leuchte obendrauf ist Ei­gen­ge­wicht ein Vorteil, kein Nach­teil.Hält es auch draußen bei Wind?Die drei Füße lassen sich auf Bo­den­plat­ten ver­schrau­ben. Damit steht das Stativ auch bei Wind. Ohne Ver­schrau­bung sollten Sie bei voller Aus­zugs­hö­he vor­sich­tig sein.Gibt es weitere Stative?Ja, sehen Sie sich die Stative für La­ser­mess­ge­rä­te an.Licht auf die rich­ti­ge HöheEin Strahler auf dem Boden wirft lange Schatten – auf 2,5 m Höhe leuchtet die­sel­be Leuchte die Fläche gleich­mä­ßig aus. Wir sagen Ihnen gern, welche Kom­bi­na­ti­on aus Leuchte und Stativ zu Ihrer Arbeit passt.

Tile Rite 5 Level Laser Green VLL005 – selbst­nivellie­render Li­ni­en­la­serKompakter Li­ni­en­la­ser mit fünf grünen Laserlinien für horizontale und ver­ti­ka­le Aus­rich­tung im In­nen­be­reich. Er richtet sich selbst aus, sodass Sie ihn abstellen und arbeiten können. Das stoß­geschützte Gehäuse ist auf den täg­li­chen Bau­stel­len­ein­satz aus­ge­legt. Der Ar­beits­be­reich liegt bei etwa 10 Metern – aus­ge­legt auf Flie­sen­ar­bei­ten, In­nen­aus­bau und Mon­ta­ge­ar­bei­ten in nor­ma­len Raumgrößen.5Laserlinienca. 10 mAr­beits­be­reichselbst­nivellie­rendAus­rich­tungWarum grüne LaserlinienDas mensch­li­che Auge nimmt grünes Licht bei gleicher Leis­tung deut­lich heller wahr als rotes. Auf hellen Fliesen und in gut beleuchteten Räumen ist eine grüne Linie dort noch sicht­bar, wo eine rote längst ver­schwin­det. Der Preis­un­ter­schied hat genau darin seinen Grund.Die Merk­ma­le im EinzelnenFünf Linien ho­ri­zon­tal und ver­ti­kalDeckt das übliche Ausrichten von Fliesenreihen und Wand­flä­chen in einem Gerät ab.Selbst­nivellie­rendAufstellen, ein­schal­ten, arbeiten. Kein Ausrichten über Libellen.Grüne Laser­technologieDeutlich besser sicht­bar als rote Linien – gerade auf hellen Fliesen.Stoß­geschütztes GehäuseFür den täg­li­chen Trans­port im Fahr­zeug und den Einsatz auf der Bau­stel­le.Kompakte BauformPasst in die Werk­zeug­kis­te, statt einen eigenen Koffer zu brau­chen.Wofür das Gerät gedacht istFliesenreihen und Wand­flä­chen aus­rich­tenhorizontale und ver­ti­ka­le Linien mar­kie­renMon­ta­ge­ar­bei­ten im In­nen­aus­bauall­ge­mei­ne Aus­richtungs­arbeiten in InnenräumenTech­ni­sche DatenPro­duktartLi­ni­en­la­serProduktname5 Level Laser GreenLaserlinien5 Linien, ho­ri­zon­tal und ver­ti­kalLaserfarbegrünNivellierungselbst­nivellie­rendAr­beits­be­reichca. 10 mEin­satz­be­reichIn­nen­be­reichGehäusestoßgeschütztHer­stel­lerTile RiteHer­stel­ler-Ar­ti­kel­num­merVLL005Reichen 10 Meter Ar­beits­be­reich?Für Bäder, Wohnräume und normale Innenräume ja. Für große Hallen und lange Flure sollten Sie zu einem Gerät mit grö­ße­rem Radius greifen, etwa dem Sola Plano 4D GREEN mit 30 m.Was be­deu­tet selbst­nivellie­rend?Eine Pendeleinheit richtet die Linien in­ner­halb eines Toleranz­bereichs au­to­ma­tisch waa­ge­recht aus. Sie müssen das Gerät nur un­ge­fähr gerade auf­stel­len.Brauche ich ein Stativ dazu?Für Bo­den­ar­bei­ten nicht. Für Wandhöhen ist ein Stativ sinn­voll – bitte vorher das Gewinde abgleichen, siehe Hinweis oben.Was ist der Un­ter­schied zu einem Winkellaser?Ein Winkellaser wie der GeoSpider GREEN erzeugt zwei recht­wink­li­ge Achsen auf dem Boden. Dieser Li­ni­en­la­ser pro­ji­ziert horizontale und ver­ti­ka­le Linien in den Raum.Gewinde vor dem Kauf abgleichenStativ­aufnahmen sind nicht ein­heit­lich: Ver­messungs­stative arbeiten meist mit 5/8", kom­pak­te Li­ni­en­la­ser oft mit 1/4". Beides passt nicht ohne Adapter zu­sam­men. Prüfen Sie das Gewinde Ihres Geräts, bevor Sie ein Stativ dazu be­stel­len – oder fragen Sie uns.Al­ter­na­ti­ven und StativeSola Plano 4D GREENSola Plano 4D GREEN – 360°-Linien, 30 m, bodennahe Horizontal­linie.Geo Fennel Geo1X-GREEN Kreuz­linien­laser-Set mit KurbelstativGeo1X-GREEN Kreuz­linien­laser-Set in­klu­si­ve Kurbelstativ.Geo Fennel Klemmsäule KS-3Klemmsäule KS-3 mit Adaptern für 5/8" und 1/4".Welcher Laser zu welcher Arbeit passtFür das Ausrichten von Bo­den­flie­sen brau­chen Sie einen 90°-Winkel am Boden, für Wand­flie­sen und Tro­cken­bau eine 360°-Linie an der Wand. Das sind zwei ver­schie­de­ne Geräteklassen. Sagen Sie uns, was Sie über­wie­gend verlegen – wir sagen Ihnen, welches Gerät den Un­ter­schied macht und welches nur teurer ist.
