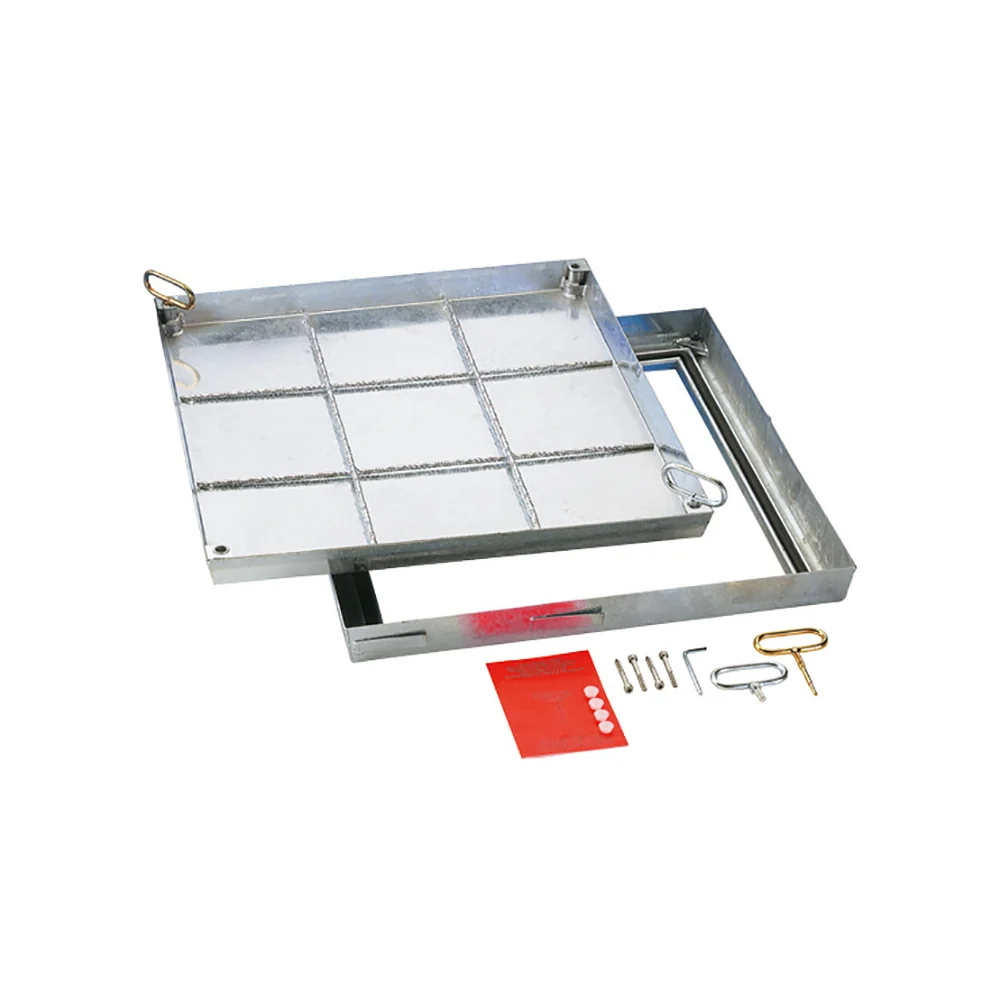

HAGO Schachtabdeckung Stahl (Serie BV) BEGEHBAR

HAGO Schachtabdeckung Stahl Serie BV – feuerverzinkt, begehbar, 125 kN

Geruchs- und wasserdichte Schachtabdeckung aus 2 mm Kaltabkantstahl, im Vollbad feuerverzinkt. 125 kN Prüfkraft nach EN 124, Einbauhöhe 7,5 cm, freie Höhe für den Belag bis 34 mm. Durch die konische Bauweise besonders öffnungsfreundlich und im eingebauten Zustand praktisch unsichtbar. Zehn Formate von 30 x 30 bis 80 x 80 cm.

125 kN

Prüfkraft EN 124

7,5 cm

Einbauhöhe

feuerverzinkt

2 mm Stahl

Traglast: die erste Frage, nicht die letzte

EN 124: 15 kN und 125 kN sind zwei völlig verschiedene Klassen

Die Prüfkraft nach EN 124 ist das wichtigste Auswahlkriterium und wird am häufigsten übersehen. 15 kN entspricht der Klasse A 15 und deckt Flächen ab, die ausschließlich von Fußgängern und Radfahrern genutzt werden. 125 kN entspricht der Klasse B 125 und ist für Gehwege, Fußgängerzonen und Pkw-Parkflächen vorgesehen. Der Unterschied ist nicht graduell, sondern grundsätzlich: Eine Abdeckung der Klasse A 15 darf nicht befahren werden, auch nicht gelegentlich und auch nicht langsam. Prüfen Sie deshalb zuerst, was auf der Fläche wirklich passiert – ein Kellerraum, in dem einmal im Jahr eine Sackkarre steht, ist etwas anderes als eine Hofeinfahrt.

Die Stahlserie ist technisch die Zwillingsschwester der Edelstahlausführung: dieselbe Traglast von 125 kN, dieselbe Einbauhöhe von 7,5 cm, dieselbe freie Belaghöhe von 34 mm und ebenfalls die konische, öffnungsfreundliche Bauweise. Der Unterschied liegt im Korrosionsschutz. Hier trägt ihn eine Feuerverzinkung im Vollbad: Das Bauteil wird komplett in flüssiges Zink getaucht, wodurch auch Kanten, Falze und die Innenseite der Wanne eine geschlossene Zinkschicht bekommen. Das ist deutlich dauerhafter als eine aufgespritzte Beschichtung – aber es bleibt eine Schutzschicht auf Stahl, während Edelstahl im Werkstoff selbst beständig ist.

Formate und Maße

Bestellmaß ist das lichte Schachtmaß, nicht die Außenkante

Das ist der klassische Fehlkauf bei Schachtabdeckungen. Das Format, das Sie hier auswählen, ist das lichte Schachtmaß – also die freie Öffnung des Schachts, den Sie abdecken wollen. Die äußere Abmessung der Zarge ist rund 13,5 cm größer, weil die Zarge ringsum auf dem Schachtrand aufliegt. Messen Sie also die lichte Öffnung und bestellen Sie danach – und prüfen Sie zusätzlich, ob rings um den Schacht genug Platz für die Zarge ist. Die vollständige Zuordnung von lichtem Maß zu Außenmaß und Gewicht finden Sie in der Tabelle weiter unten.

Zehn Formate von 30 x 30 bis 80 x 80 cm als lichtes Schachtmaß. Anders als die drei anderen Serien beginnt die Stahlreihe erst bei 30 x 30 cm – das kleinste Format 20 x 20 cm gibt es hier nicht. Wenn Sie einen sehr kleinen Schacht abdecken wollen, führt der Weg über die Edelstahl- oder eine der Aluminiumserien.

30 x 30 cm	außen 43,5 x 43,5 cm · 10 kg
40 x 40 cm	außen 53,5 x 53,5 cm · 13 kg
45 x 45 cm	außen 58,5 x 58,5 cm · 16 kg
50 x 50 cm	außen 63,5 x 63,5 cm · 17 kg
60 x 40 cm	außen 73,5 x 53,5 cm · 17 kg
60 x 60 cm	außen 73,5 x 73,5 cm · 21 kg
63,5 x 63,5 cm	außen 77,0 x 77,0 cm · 22 kg
70 x 70 cm	außen 83,5 x 83,5 cm · 27 kg
80 x 60 cm	außen 93,5 x 73,5 cm · 27 kg
80 x 80 cm	außen 93,5 x 93,5 cm · 31 kg

Einbau und Öffnen

Geöffnet wird mit dem Lift-off-System: Jeder Abdeckung liegt eine Garnitur Aushebeschlüssel und eine genaue Einbauanleitung bei. Festsitzende Wannen werden mit dem goldenen Aushebeschlüssel durch einfaches Eindrehen hochgeliftet – das ist der praktische Punkt bei einer befüllten Wanne, die je nach Format und Belag erheblich wiegt.

Der Einbau muss fachgerecht nach der beiliegenden Einbauanleitung erfolgen. Bei den wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenaußenseite zu achten sowie auf eine Befüllung der Wanne mit wasserdichtem Beton. Wird dieser Anschluss vernachlässigt, ist die Abdeckung selbst dicht und die Fuge ringsum nicht – und dann war die Investition in eine geruchs- und wasserdichte Ausführung vergebens.

Technische Daten

Serie	HAGO BV, Stahl
Material	Zarge und Wanne aus 2 mm Kaltabkantstahl, im Vollbad feuerverzinkt
Belastung	125 kN Prüfkraft nach EN 124 (Klasse B 125)
Einbauhöhe	7,5 cm
Freie Höhe für Belag	bis 34 mm (Fliesen, Platten, Parkett)
Dichtung	chemikalienbeständige Spezialdichtung
Eigenschaften	geruchs- und wasserdicht, begehbar, zum Verfliesen geeignet
Bewehrung	stabile Rippentorstahlarmierung
Bauweise	konisch, dadurch besonders öffnungsfreundlich
Öffnen	Lift-off-System, Aushebeschlüssel liegen bei
Formate	10, von 30 x 30 bis 80 x 80 cm
Gewicht unbefüllt	10 bis 31 kg je nach Format

Die vier HAGO-Serien im Vergleich

BVE, Edelstahl	125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 11 Formate
BVA, Aluminium	125 kN · Einbauhöhe 7,7 cm · Belag bis ca. 30 mm · 11 Formate
BVA-SL, Aluminium slim	15 kN · Einbauhöhe 5,0 cm · Belag bis 14 mm · 11 Formate
BV, Stahl feuerverzinkt	125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 10 Formate

Alle vier Serien sind geruchs- und wasserdicht, begehbar und zum Verfliesen geeignet. Sie unterscheiden sich in Werkstoff, Traglast, Einbauhöhe und der freien Höhe, die für Ihren Belag zur Verfügung steht. Wenn Sie zwischen zwei Serien schwanken, entscheiden in der Praxis zwei Fragen: Wird die Fläche befahren, und wie viel Bauhöhe steht zur Verfügung.

Lieferzeit beachten

Der Hersteller weist für diese Serie auf eine teilweise verlängerte Lieferzeit von 10 bis 15 Werktagen hin. Planen Sie das ein, wenn die Abdeckung in einen laufenden Bauablauf gehört – ein offener Schacht hält die Estrich- und Fliesenarbeiten auf. Fragen Sie uns nach dem aktuellen Stand, bevor Sie den Termin setzen.

Stahl oder Edelstahl – woran mache ich das fest?

An der Umgebung. Technisch sind beide Serien gleich eingestuft. Die Feuerverzinkung schützt zuverlässig, solange sie unverletzt bleibt; wird sie beim Einbau durchtrennt oder tief zerkratzt, ist der Stahl an dieser Stelle angreifbar. In Innenräumen mit normaler Belastung ist die Stahlserie die wirtschaftliche Wahl. Bei dauerfeuchten Bereichen, aggressiven Reinigungsmitteln oder Chemikalienbelastung ist die Edelstahlserie BVE die haltbarere.

Warum fehlt das Format 20 x 20 cm?

Der Hersteller listet die Stahlserie ab 30 x 30 cm. Das kleinste Format 20 x 20 cm gibt es in der Edelstahlserie und in beiden Aluminiumserien. Wenn Sie eine sehr kleine Öffnung abdecken, prüfen Sie diese Serien – oder fragen Sie uns, ob eine größere Zarge in Ihre Einbausituation passt.

Ist die Abdeckung nach dem Verfliesen noch zu öffnen?

Ja, dafür ist das Lift-off-System da. Zum Lieferumfang gehört eine Garnitur Aushebeschlüssel; festsitzende Wannen werden durch einfaches Eindrehen hochgeliftet. Wichtig ist, dass die umlaufende Fuge beim Verfliesen nicht starr verschlossen wird – sie ist die Bewegungsfuge, die das Öffnen überhaupt ermöglicht.

Kurz gesagt

Schachtabdeckung aus 2 mm Kaltabkantstahl, im Vollbad feuerverzinkt, mit 125 kN nach EN 124, 7,5 cm Einbauhöhe und bis zu 34 mm freier Belaghöhe. Technisch gleichwertig zur Edelstahlserie und die wirtschaftliche Wahl für Innenräume mit normaler Belastung. Zehn Formate ab 30 x 30 cm.

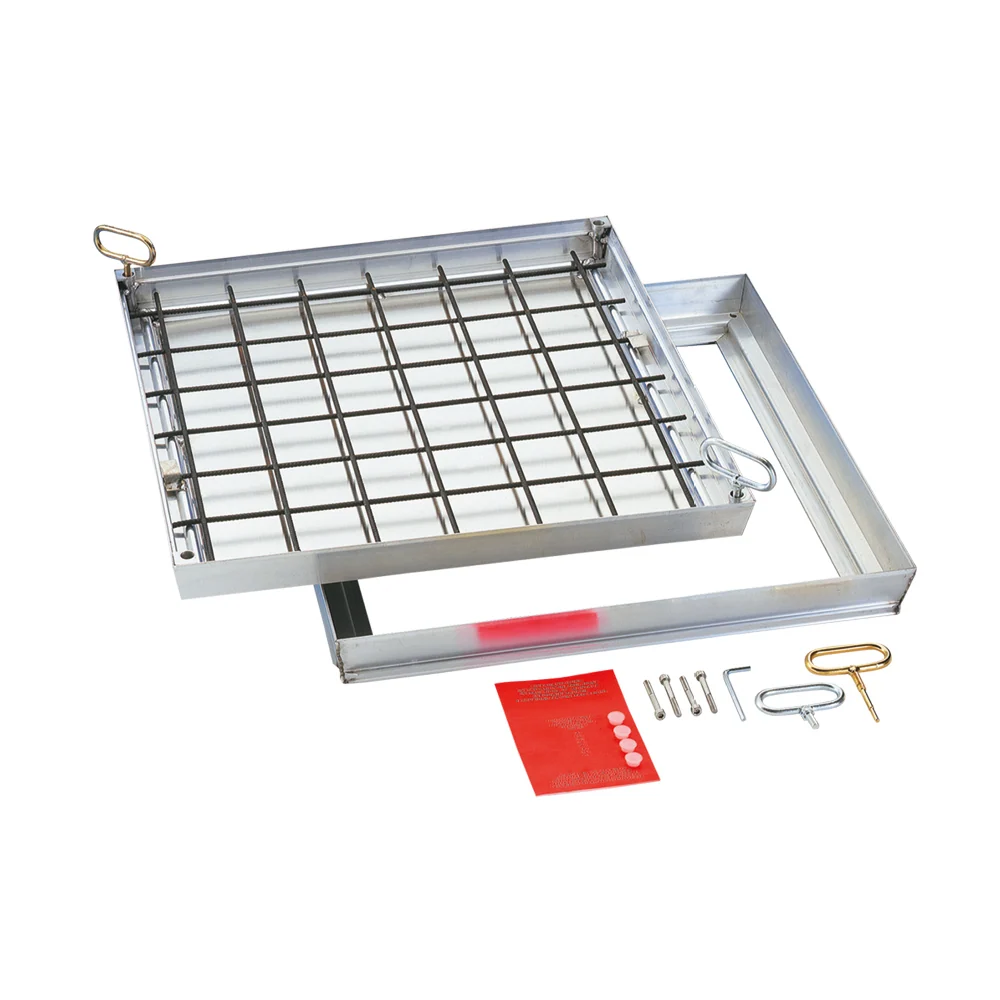

HAGO Schachtabdeckung Edelstahl (Serie BVE) BEGEHBAR Edelstahl BVE, gleiche Technik, höhere Korrosionsbeständigkeit.	HAGO Schachtabdeckung Aluminium (Serie BVA) BEGEHBAR Aluminium BVA mit steifen Eckverbindern für leichteres Verfliesen.

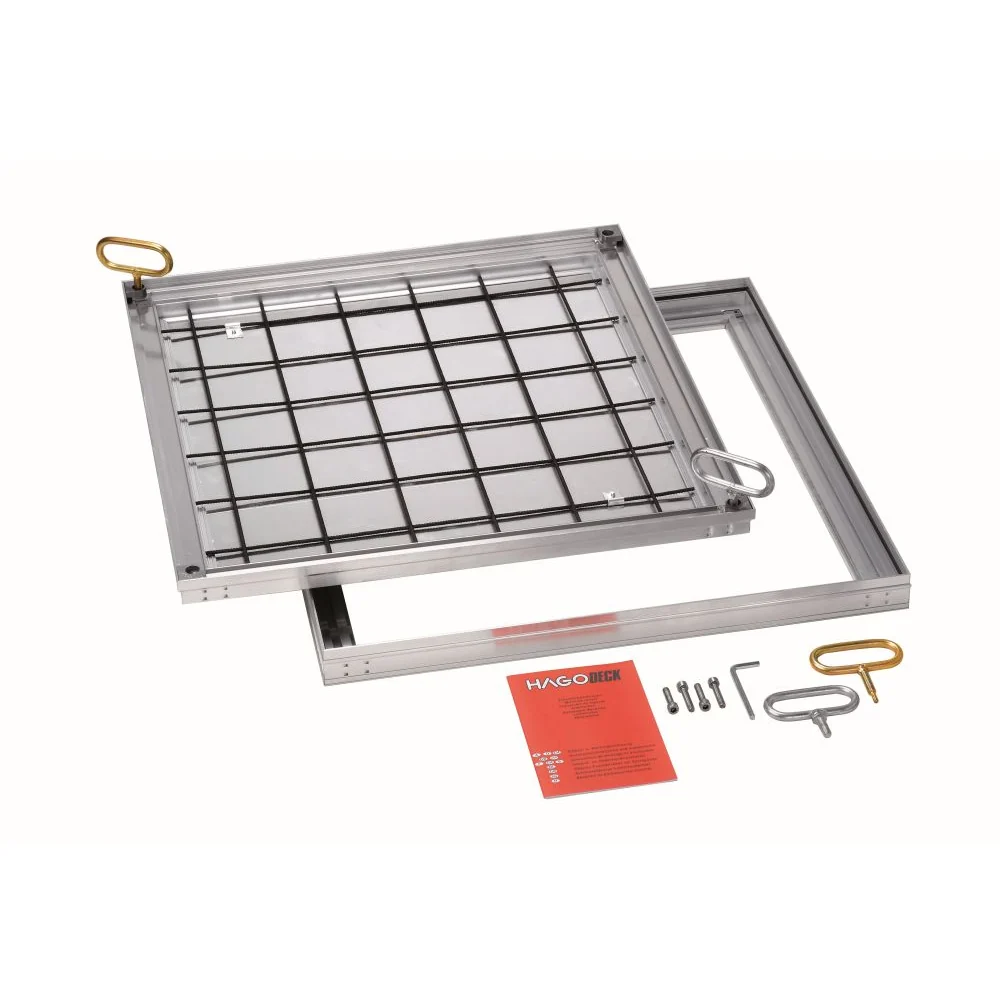

HAGO Schachtabdeckung Aluminium (Serie BVA-SL) BEGEHBAR Aluminium BVA-SL mit nur 5 cm Einbauhöhe, dafür 15 kN.	Duschrinne Komplett-Set Edelstahl 60 - 120 cm Duschrinne FD-Line für den Nassbereich.
