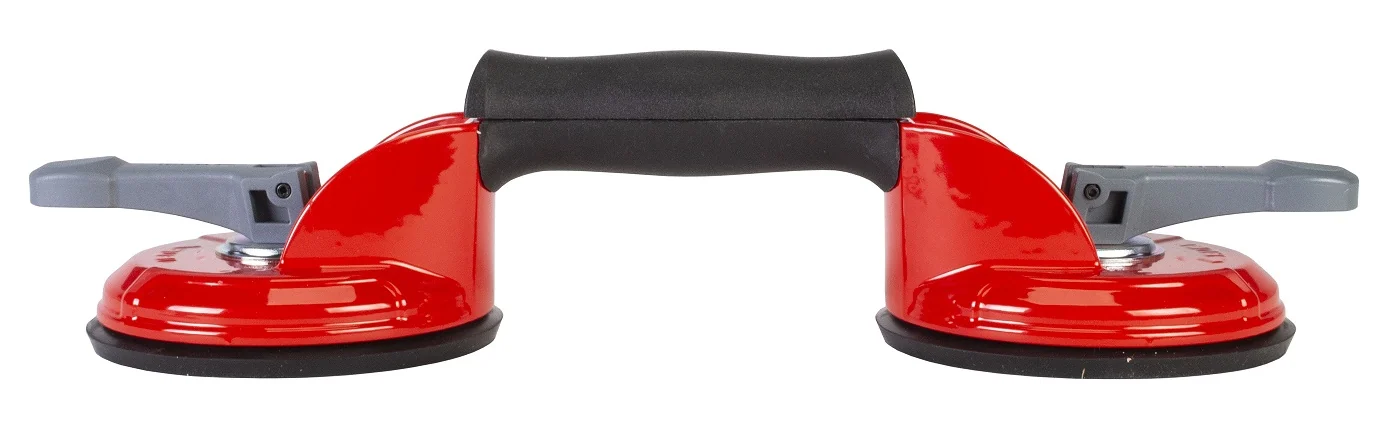

RUBI Profi-Saugheber doppelt, 2 × Ø 120 mm, 55 kg (Art. 66952)
Der RUBI Profi-Saugheber ist für die Handhabung von Keramikfliesen mit rauer oder leicht strukturierter Oberfläche ausgewiesen – also genau für die Oberflächen, an denen einfache Saugnäpfe versagen. Zwei Saugteller, 55 kg Tragfähigkeit und ein widerstandsfähiges Chassis aus Aluminium – für besonders großformatige Keramikfliesen und Glasscheiben. Der ergonomische Griff ist darauf ausgelegt, Kraftaufwand und Ermüdung zu reduzieren.
2 × Ø 120 mm Saugteller | 55 kg Tragfähigkeit | Aluminium Chassis |
Woran die Tragkraft eines Saughebers wirklich hängt
Ein Saugheber hält nicht, weil er saugt, sondern weil der Luftdruck von außen ihn gegen die Platte presst. Die Haltekraft ist deshalb schlicht Unterdruck × Saugfläche. Daraus folgt zweierlei, und beides ist nachrechenbar:
Es gibt eine physikalische Obergrenze
Die Fläche steigt im Quadrat zum Durchmesser
| Ø 120 mm | rund 113 cm² Saugfläche |
|---|---|
| Ø 200 mm | rund 314 cm² – also 178 % mehr als Ø 120 mm |
| Ø 220 mm | rund 380 cm² – noch einmal 21 % mehr als Ø 200 mm |
| Zwei Saugteller Ø 120 mm | rund 226 cm² – doppelte Fläche, doppelte Haltekraft |
Dass diese Rechnung stimmt, zeigen die Herstellerangaben selbst: RUBI gibt für den einfachen Saugheber Ø 120 mm 25 kg an und für die doppelte Ausführung mit zwei Tellern derselben Größe 55 kg. Beide Werte entsprechen praktisch demselben Unterdruck von etwa 220 bis 240 mbar – verdoppelt wurde nur die Fläche.
Diese beiden Modelle belegen die Rechnung selbst
Für raue und leicht strukturierte Oberflächen
Das ist die Angabe, auf die es ankommt. Moderne Feinsteinzeugoberflächen sind selten glatt wie Glas – und an Struktur scheitern die meisten einfachen Saugnäpfe, weil die Struktur unter der Dichtlippe Kanäle offen lässt. RUBI weist diese Reihe ausdrücklich für raue bzw. leicht strukturierte Keramikfliesen aus, außerdem für Glasscheiben und andere Materialien.
Warum der Untergrund über Erfolg oder Absturz entscheidet
Ein Saugheber braucht eine dichte Fläche. Undichtigkeit ist nicht nur weniger Haltekraft, sondern ein Leck: Der Unterdruck baut sich über Sekunden bis Minuten ab, und das passiert genau dann, wenn Sie die Platte schon tragen.
Glasierte und polierte Flächen Der Idealfall. Dicht, glatt, keine Poren – hier erreichen Saugheber ihre Nennwerte. | Strukturierte und geläppte Flächen Das Problem: Jede Struktur ist ein Kanal unter der Dichtlippe. Dafür braucht es weiche, dicke Spezialdichtungen – oder es funktioniert nicht. |
Poröser Naturstein und Rückseiten Die Fliesenrückseite ist offenporig. Ein Saugheber gehört auf die Sichtseite, nicht auf die Rückseite. | Staub, Feuchtigkeit, Kleberreste Staub unter der Dichtlippe ist ein Leck. Vor dem Ansetzen abwischen – das ist der billigste Sicherheitsgewinn, den es gibt. |
Was das Chassis leistet
Beim doppelten Saugheber ist das Chassis widerstandsfähiges Chassis aus Aluminium. Bei einem Handsaugheber ist das nicht nebensächlich: Das Chassis überträgt Ihre Zugkraft auf den Saugteller und muss dabei steif bleiben. Verformt es sich, kippt der Teller am Rand ab und die Dichtung öffnet sich – genau dort beginnt der Vakuumverlust.
Der ergonomische Griff ist von RUBI ausdrücklich dafür entwickelt, dass der Anwender beim Umgang mit großformatigen Keramikfliesen die beste Position einnehmen kann – so werden Kraftaufwand und Ermüdung reduziert.
Die wichtigste Zahl steht selten dabei: horizontal oder vertikal?
Fast alle Tragkraftangaben gelten für horizontales Anheben – die Platte liegt flach, der Saugheber zieht senkrecht nach oben. Sobald die Platte senkrecht steht, wirkt das Gewicht nicht mehr als Zug auf die Dichtung, sondern als Schub, und die Dichtung muss die Last über Reibung halten. Die zulässige Last bricht dabei drastisch ein.
Was die Hersteller selbst dazu sagen
Rechnen Sie nie mit der Maximalangabe
Vakuumverlust ist normal – unbemerkter Vakuumverlust ist gefährlich
Arbeitstechnik
| 1 | Fläche abwischen Trocken und staubfrei. Ein Krümel unter der Dichtlippe ist ein Leck. |
| 2 | Auf der Sichtseite mittig ansetzen Nicht auf der porösen Rückseite, nicht am Rand. Bei zwei Saughebern symmetrisch verteilen. |
| 3 | Vakuum aufbauen und Anzeige prüfen Erst wenn der Indikator sicheren Halt zeigt, überhaupt anheben. |
| 4 | Kurz antesten, ohne die Platte zu verlassen Ein paar Zentimeter anheben und wieder absetzen. Wenn es hier nicht hält, hält es später auch nicht. |
| 5 | Während des Tragens die Anzeige im Blick behalten Bei Handpumpen nachpumpen, sobald die Anzeige es verlangt. |
| 6 | Vakuum kontrolliert lösen Über das Ventil, nachdem die Platte sicher aufliegt. |
Sicherheitsregeln beim Arbeiten mit Saughebern
Technische Daten
| Produktart | Handsaugheber mit zwei Saugtellern |
|---|---|
| Modell | RUBI Profi-Saugheber doppelt, Art. 66952 |
| Saugnapf-Durchmesser | 120 mm |
| Anzahl Saugteller | 2 |
| Wirksame Saugfläche | rund 226 cm² |
| Maximale Tragfähigkeit | 55 kg |
| Chassis | widerstandsfähiges Chassis aus Aluminium |
| Griff | ergonomisch, zur Reduktion von Kraftaufwand und Ermüdung |
| Geeignet für | Keramikfliesen mit rauer bzw. leicht strukturierter Oberfläche, Glasscheiben und andere Materialien |
| Artikelnummer | FA10496 |
| Hersteller | RUBI |
Wofür reichen 55 kg?
Warum 55 kg und nicht 50 kg?
Funktioniert er auf strukturierten Fliesen?
Muss ich nachpumpen?
Welcher Saugheber trägt Ihre Platten?
