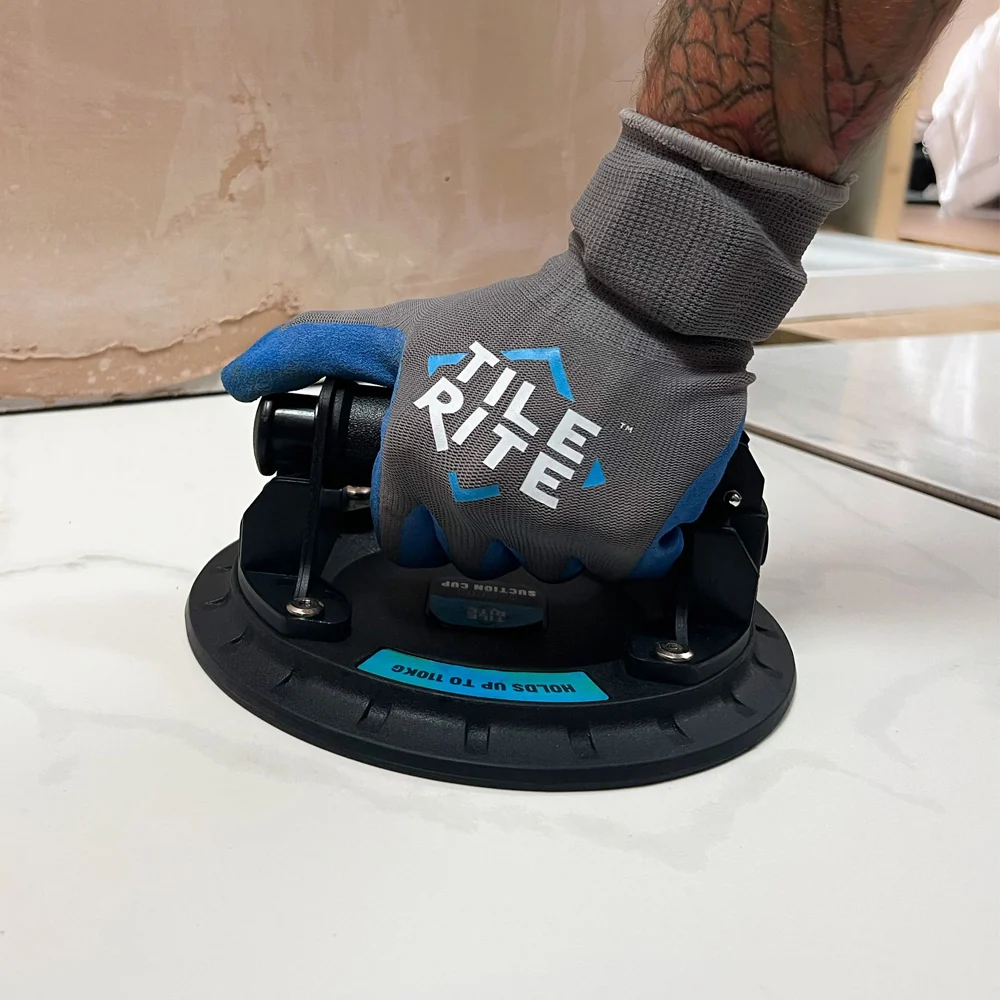

Tile Rite manueller Pump-Vakuum-Saugheber Ø 200 mm, bis 110 kg (Art. TSC188)
Der TSC188 ist der günstigste Saugheber mit Sicherheitsanzeige unseres Sortiments: Ø 200 mm Saugteller, 110 kg Tragkraft, ein Pumpmechanismus mit Sicherheitsanzeige, die anzeigt, wann nachgepumpt werden muss, und ein Schnelllöseventil zum kontrollierten Absetzen. Rutschhemmende Oberfläche, im Transportkoffer.
Ø 200 mm Saugteller | bis 110 kg Tragkraft | Anzeige Sicherheit | Schnell Löseventil |
Woran die Tragkraft eines Saughebers wirklich hängt
Ein Saugheber hält nicht, weil er saugt, sondern weil der Luftdruck von außen ihn gegen die Platte presst. Die Haltekraft ist deshalb schlicht Unterdruck × Saugfläche. Daraus folgt zweierlei, und beides ist nachrechenbar:
Es gibt eine physikalische Obergrenze
Die Fläche steigt im Quadrat zum Durchmesser
| Ø 120 mm | rund 113 cm² Saugfläche |
|---|---|
| Ø 200 mm | rund 314 cm² – also 178 % mehr als Ø 120 mm |
| Ø 220 mm | rund 380 cm² – noch einmal 21 % mehr als Ø 200 mm |
| Zwei Saugteller Ø 120 mm | rund 226 cm² – doppelte Fläche, doppelte Haltekraft |
Dass diese Rechnung stimmt, zeigen die Herstellerangaben selbst: RUBI gibt für den einfachen Saugheber Ø 120 mm 25 kg an und für die doppelte Ausführung mit zwei Tellern derselben Größe 55 kg. Beide Werte entsprechen praktisch demselben Unterdruck von etwa 220 bis 240 mbar – verdoppelt wurde nur die Fläche.
Die Angabe ist nachrechenbar: Ø 200 mm ergeben rund 314 cm², für 110 kg braucht es damit etwa 340 mbar Unterdruck. Derselbe Wert wie beim RUBI SC-200 mit demselben Durchmesser – die beiden Angaben sind konsistent, und das spricht für ihre Belastbarkeit.
Sicherheitsanzeige und Schnelllöseventil – die beiden Enden des Arbeitsgangs
Sicherheitsanzeige Zeigt sichtbar, wenn nachgepumpt werden muss. Damit bleibt die Haftung während des Transports kontrollierbar, statt Gefühlssache zu sein. | Schnelllöseventil Das Vakuum wird bewusst über das Ventil gelöst, nachdem die Platte aufliegt. Ohne Ventil reißt man den Saugheber ab – und riskiert, die frisch verlegte Platte mit zu verschieben. |

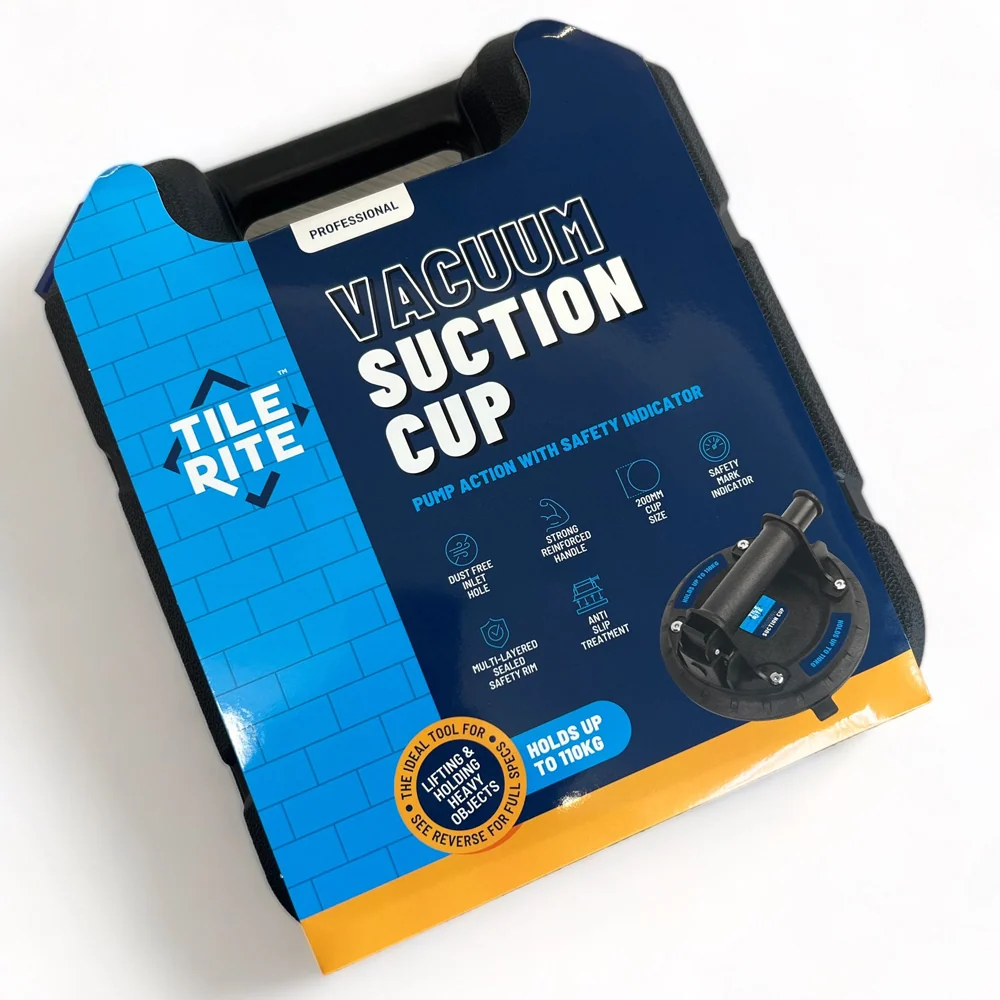

Rutschhemmende Oberfläche Am Griff, nicht am Saugteller. Bei nassen oder staubigen Händen der Unterschied zwischen Halten und Abgleiten. | Transportkoffer Die Dichtlippe ist das Verschleißteil. Ein Saugheber, der im Werkzeugkasten zwischen Kellen und Zangen liegt, hat irgendwann einen Schnitt in der Lippe – und dann hält er nicht mehr. |
Jeder Saugheber verliert Vakuum – die Frage ist nur, was dann passiert
Eine absolut dichte Verbindung gibt es nicht. Über die Dichtlippe strömt immer etwas Luft nach, und je rauer die Fläche, desto schneller. Bei einem Pumpsaugheber heißt das: Sie müssen nachpumpen – und Sie müssen merken, wann. Genau deshalb hat gute Handtechnik eine Anzeige, und genau deshalb kosten elektrische Geräte ein Mehrfaches.
Pumpsaugheber mit Sicherheitsanzeige Ein Indikator zeigt sichtbar, wenn der Unterdruck nachlässt. Sie pumpen nach. Günstig, robust, ohne Akku – setzt aber voraus, dass Sie hinsehen. | Elektrischer Saugheber mit automatischer Nachsaugung Ein Sensor überwacht den Druck und die Pumpe läuft selbsttätig nach. Das ist keine Bequemlichkeit, sondern der entscheidende Sicherheitsunterschied bei großen Platten, die zwei Personen über Minuten tragen. |
Elektrisch mit digitalem Manometer Sie sehen den Unterdruck als Zahl in Echtzeit – und damit auch, ob eine Fläche überhaupt dicht genug ist, bevor Sie anheben. | Der kritische Fall: leerer Akku Bei manchen Geräten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie ausdrücklich danach – es ist der Unterschied zwischen „Gerät aus“ und „Platte fällt“. |
Warum der Untergrund über Erfolg oder Absturz entscheidet
Ein Saugheber braucht eine dichte Fläche. Undichtigkeit ist nicht nur weniger Haltekraft, sondern ein Leck: Der Unterdruck baut sich über Sekunden bis Minuten ab, und das passiert genau dann, wenn Sie die Platte schon tragen.
Glasierte und polierte Flächen Der Idealfall. Dicht, glatt, keine Poren – hier erreichen Saugheber ihre Nennwerte. | Strukturierte und geläppte Flächen Das Problem: Jede Struktur ist ein Kanal unter der Dichtlippe. Dafür braucht es weiche, dicke Spezialdichtungen – oder es funktioniert nicht. |
Poröser Naturstein und Rückseiten Die Fliesenrückseite ist offenporig. Ein Saugheber gehört auf die Sichtseite, nicht auf die Rückseite. | Staub, Feuchtigkeit, Kleberreste Staub unter der Dichtlippe ist ein Leck. Vor dem Ansetzen abwischen – das ist der billigste Sicherheitsgewinn, den es gibt. |
Die wichtigste Zahl steht selten dabei: horizontal oder vertikal?
Fast alle Tragkraftangaben gelten für horizontales Anheben – die Platte liegt flach, der Saugheber zieht senkrecht nach oben. Sobald die Platte senkrecht steht, wirkt das Gewicht nicht mehr als Zug auf die Dichtung, sondern als Schub, und die Dichtung muss die Last über Reibung halten. Die zulässige Last bricht dabei drastisch ein.
Was die Hersteller selbst dazu sagen
Rechnen Sie nie mit der Maximalangabe
Arbeitstechnik
| 1 | Fläche abwischen Trocken und staubfrei. Ein Krümel unter der Dichtlippe ist ein Leck. |
| 2 | Auf der Sichtseite mittig ansetzen Nicht auf der porösen Rückseite, nicht am Rand. Bei zwei Saughebern symmetrisch verteilen. |
| 3 | Vakuum aufbauen und Anzeige prüfen Erst wenn der Indikator sicheren Halt zeigt, überhaupt anheben. |
| 4 | Kurz antesten, ohne die Platte zu verlassen Ein paar Zentimeter anheben und wieder absetzen. Wenn es hier nicht hält, hält es später auch nicht. |
| 5 | Während des Tragens die Anzeige im Blick behalten Bei Handpumpen nachpumpen, sobald die Anzeige es verlangt. |
| 6 | Vakuum kontrolliert lösen Über das Ventil, nachdem die Platte sicher aufliegt. |
Sicherheitsregeln beim Arbeiten mit Saughebern
Technische Daten
| Produktart | manueller Pump-Vakuum-Saugheber |
|---|---|
| Modell | TSC188 |
| Durchmesser | 200 mm (rund 314 cm² Saugfläche) |
| Tragkraft | bis 110 kg |
| Mechanismus | Pump-Vakuum-System mit Sicherheitsanzeige |
| Ventil | Schnelllöseventil |
| Oberfläche | rutschhemmend |
| Geeignet für | großformatige Feinsteinzeugfliesen, Glasplatten, Keramikplatten, glatte Steinoberflächen |
| Lieferumfang | 1 Stück inklusive Transportkoffer |
| EAN | 5019788001883 |
| Artikelnummer | FA11193 |
| Hersteller | Tile Rite |
Was ist ein Schnelllöseventil?
Reicht ein Pumpsaugheber, oder brauche ich einen elektrischen?
Ist er für strukturierte Flächen geeignet?
Warum ist er so viel günstiger als die anderen?
Welcher Saugheber trägt Ihre Platten?
Passendes Zubehör und Ergänzungen

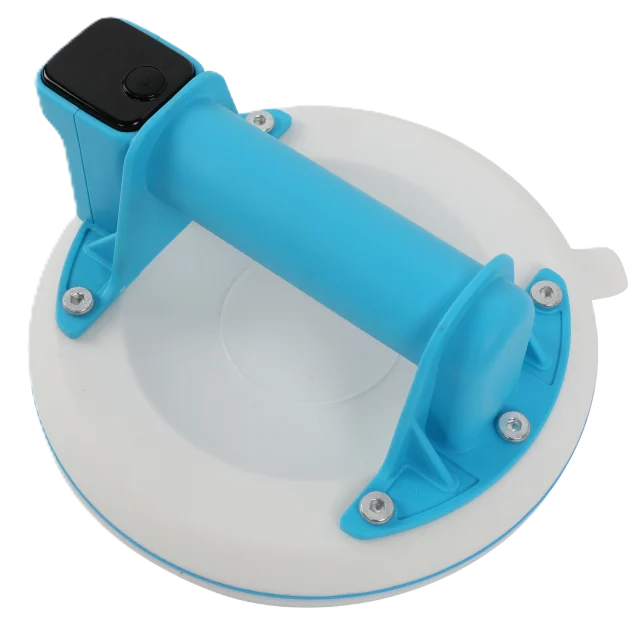

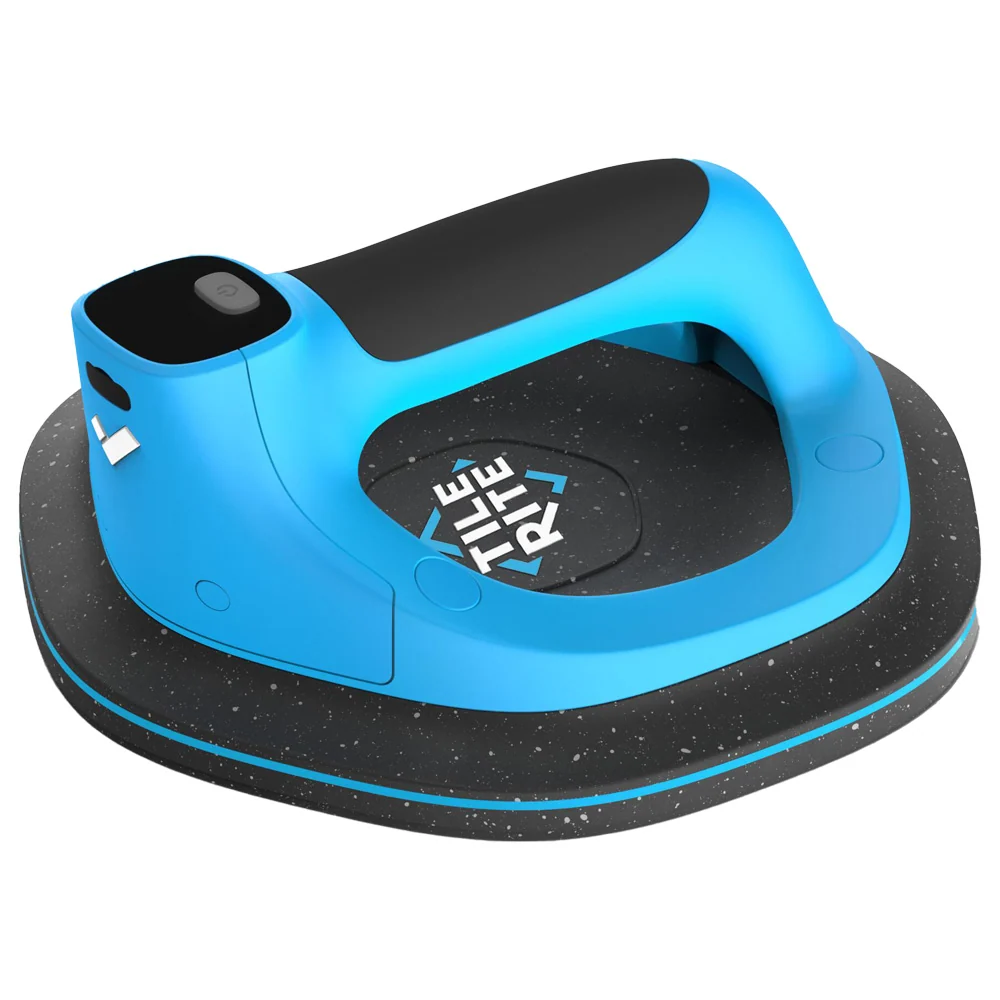

Tile Rite - Elektrischer Saugheber Phantom Ø 200 mm (Art. PHA758) Tile Rite Phantom, elektrischer Saugheber Ø 200 mm. | Tile Rite - elektrischer Saugheber Luna max. 200kg (Art. LUN043) Tile Rite Luna, elektrischer Saugheber bis 200 kg. |
