Sigma Ersatz-Führungsmutter für den Anschlagwinkel (Art. 108362)

Sigma Ersatz-Füh­rungs­mut­ter für den An­schlag­win­kel (Art. 108362)

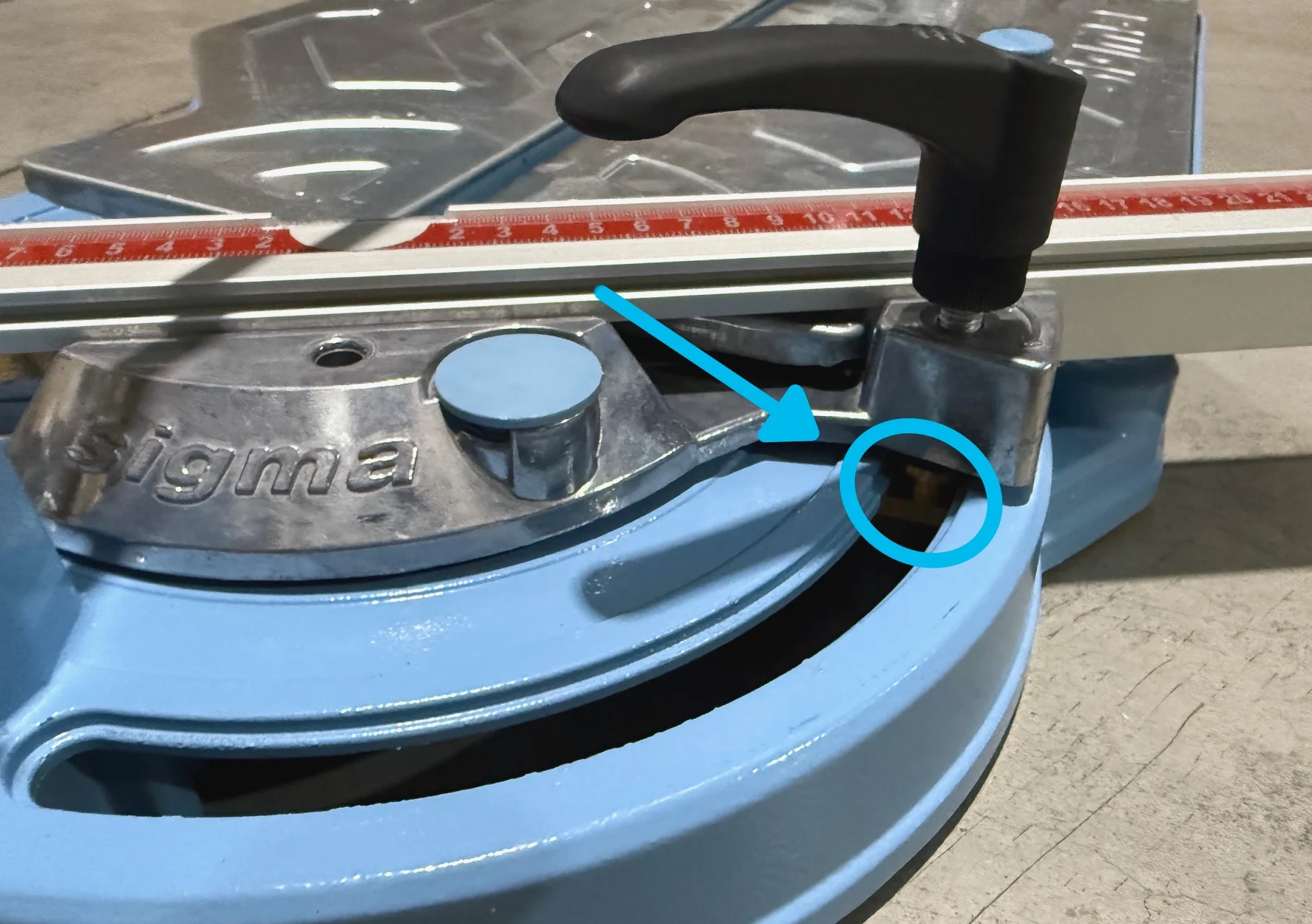

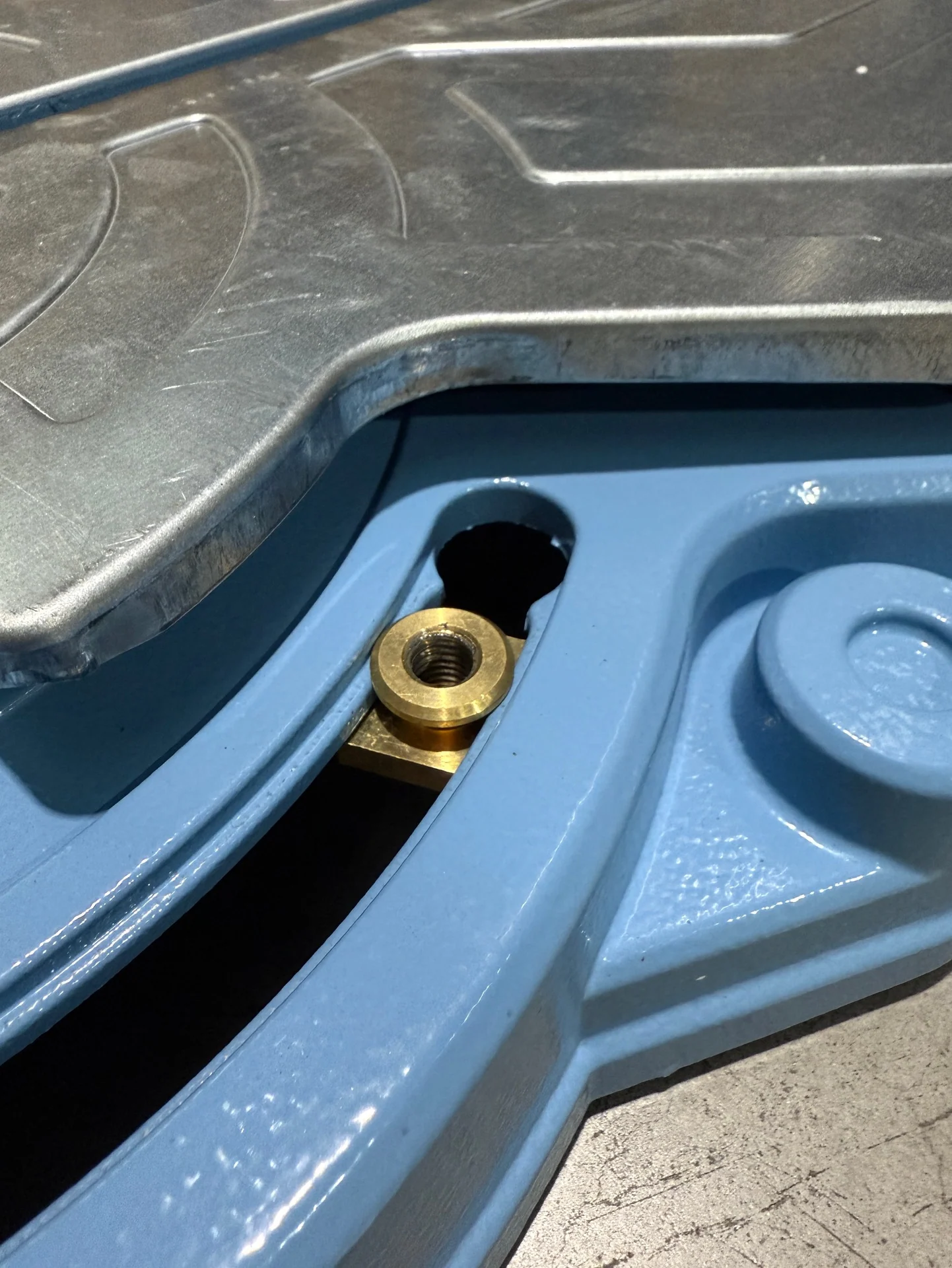

Die Füh­rungs­mut­ter ist das Ge­gen­stück, in dem die Fest­stell­schrau­be des An­schlag­win­kels greift. Ist sie aus­ge­schla­gen, hält der Winkel nicht mehr – und ohne festen An­schlag ist an Wie­der­hol­ma­ße nicht zu denken. Ein Klein­teil für wenige Euro, das ein an­sons­ten in­tak­tes Gerät wieder voll brauch­bar macht.

An­schlag-Winkel
Ein­bauort
108362
Sigma-Re­fe­renz
Ori­gi­nal
Aus­füh­rung

Wofür sie ge­braucht wird

Der An­schlag­win­kel wird über eine Schrau­be in der ge­wünsch­ten Po­si­ti­on ge­klemmt. Die Füh­rungs­mut­ter nimmt diese Schrau­be auf und läuft dabei in der Füh­rung des Win­kels. Weil sie bei jeder Ver­stel­lung mit­ar­bei­tet, ist sie das Teil, das dort zuerst ver­schleißt.

  • Die Schrau­be dreht durch, ohne zu klem­men.
  • Der Winkel ver­rutscht unter Druck, obwohl die Schrau­be fest ist.
  • Die Mutter ist beim Ver­stel­len aus der Füh­rung ge­fal­len und ver­lo­ren.
  • Das Ge­win­de ist be­schä­digt, etwa durch Über­dre­hen.

Pas­send für

Ori­gi­nal-Sigma-Er­satz­teil für die An­schlag­win­kel-Füh­rung. Bitte nennen Sie uns Serie und Modell Ihres Geräts, wenn Sie sich nicht sicher sind – wir be­stä­ti­gen die Pas­sung, bevor Sie be­stel­len.

Ur­sa­che mit­prü­fen

Wenn eine Füh­rungs­mut­ter aus­ge­schla­gen ist, wurde meist zu fest an­ge­zo­gen. Ziehen Sie die Fest­stell­schrau­be künf­tig nur hand­fest an – sie soll klem­men, nicht pres­sen.

Tech­ni­sche Daten

Pro­duktartFüh­rungs­mut­ter für An­schlag­win­kel (Er­satz­teil)
Funk­ti­onAuf­nah­me der Fest­stell­schrau­be in der Win­kel­füh­rung
Ver­pa­ckungs-Ein­heit1 Stück
Her­stel­ler-Re­fe­renzSigma 108362
Her­stel­lerSigma (Sigma S.r.l., Ita­li­en)
Brau­che ich zu­sätz­lich eine neue Fest­stell­schrau­be?
Nur, wenn deren Ge­win­de eben­falls be­schä­digt ist. Die Fest­stell­schrau­be führen wir unter der Re­fe­renz 108621 (Serie 3 und 4).
Passt die Mutter an Serie 3 und Serie 4?
Nennen Sie uns bitte Serie und Modell – wir prüfen die Pas­sung für Ihr Gerät.
Kann ich eine han­dels­üb­li­che Mutter ver­wen­den?
Davon raten wir ab: Die Füh­rungs­mut­ter hat eine Form, die in der Win­kel­füh­rung ge­führt wird. Eine Stan­dard­mut­ter ver­dreht sich und be­schä­digt die Füh­rung.

Klein­tei­le schnell ge­lie­fert

Schrau­ben, Mut­tern, End­kap­pen, Lager und Brech­ba­cken für Sigma-Geräte halten wir am Lager. Nennen Sie uns Serie und Modell – wir schi­cken das pas­sen­de Teil, damit Ihr Schnei­der nicht wegen eines Klein­teils still­steht.

Pas­sen­des Zubehör und Er­gän­zun­gen

Sigma 90LB An­schlag­win­kel / Maß-Skala für B-Modelle

An­schlag­win­kel 90LB mit Maß-Skala für B-Modelle.

Sigma 90LD An­schlag­win­kel / Maß-Skala für D und P Modelle

An­schlag­win­kel 90LD mit Maß-Skala für D- und P-Modelle.

Sigma 90LE An­schlag­win­kel / Maß-Skala für E und F Modelle

An­schlag­win­kel 90LE mit Maß-Skala für E- und F-Modelle.

Sigma Maß-Skala für An­schlag­win­kel zum Auf­kle­ben SERIE 4 (Art. 107126)

Maß-Skala zum Auf­kle­ben für An­schlag­win­kel der Serie 4.
