Mehr Schnittlänge, präzise Führung und komfortables Arbeiten: Der Sigma 4CU UP Fliesenschneider kombiniert 84 cm Schnittlänge mit dem ergonomischen UP-Zugritzsystem der Sigma Serie 4. Das gut sichtbare 12-mm-Schneidrad, der vollständig kugelgelagerte Schlitten und die stabile Konstruktion ermöglichen kontrollierte Schnitte bei keramischen Fliesen und Feinsteinzeug.
| 84 cm max. Schnittlänge | 59,4 × 59,4 cm max. Diagonalschnitt | bis 17 mm Materialstärke | 1.050 kg max. Brechkraft |
Sigma 4CU UP: Profi-Fliesenschneider mit 84 cm Schnittlänge
Der Sigma 4CU UP Fliesenschneider gehört zur neu entwickelten Serie 4 des italienischen Herstellers Sigma. Sein ergonomischer UP-Schneidhebel arbeitet nach dem bewährten Zugritzprinzip: Der Hebel wird über die Fliesenoberfläche zum Anwender gezogen.

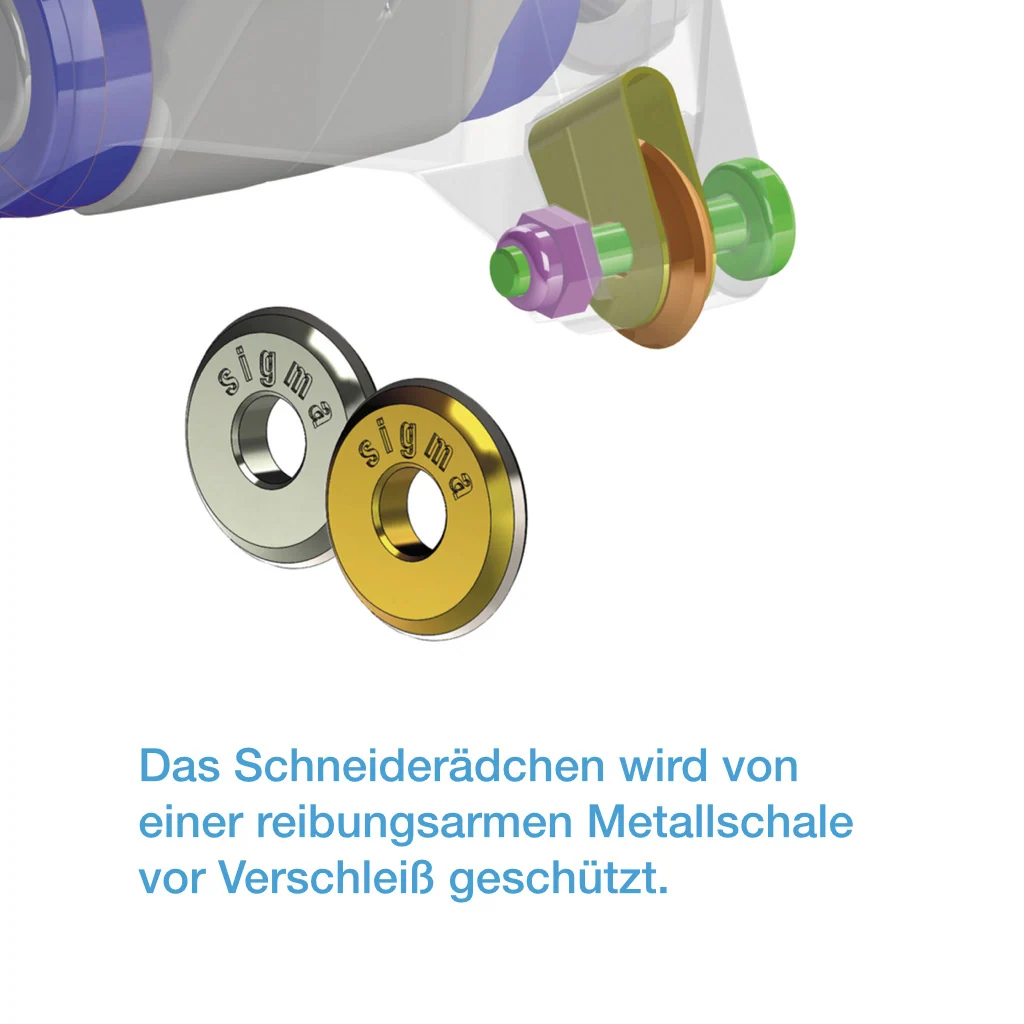

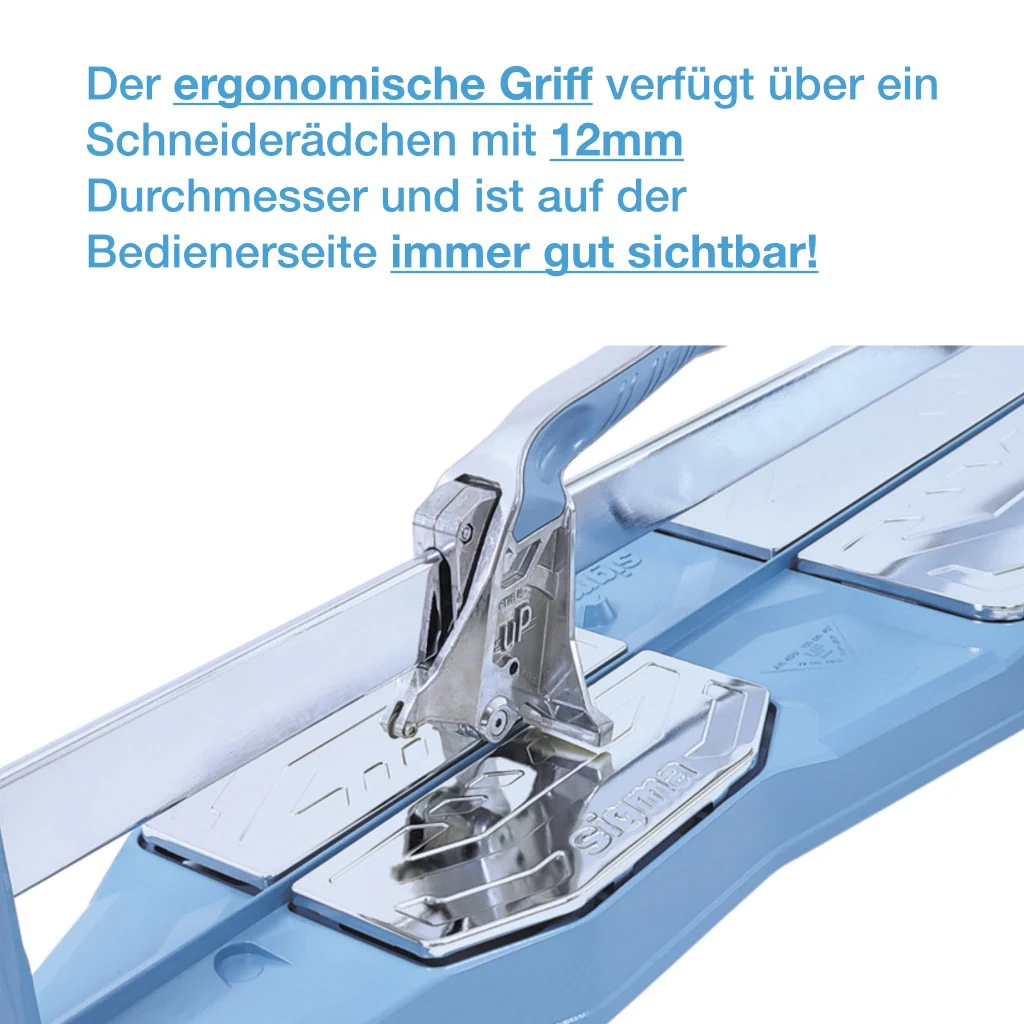

Das Schneidrad besitzt einen Durchmesser von 12 mm und bleibt während des Ritzvorgangs auf der Bedienerseite gut sichtbar. Der CNC-gefräste Schneidradhalter und eine reibungsarme Metallummantelung reduzieren Reibung und seitlichen Verschleiß am Schneidrad.
Mit 84 cm gerader Schnittlänge und einem Diagonalmaß von 59,4 × 59,4 cm eignet sich der Sigma 4CU UP für zahlreiche gebräuchliche Wand- und Bodenfliesenformate. Die vom Hersteller angegebene Materialstärke reicht bis 17 mm.

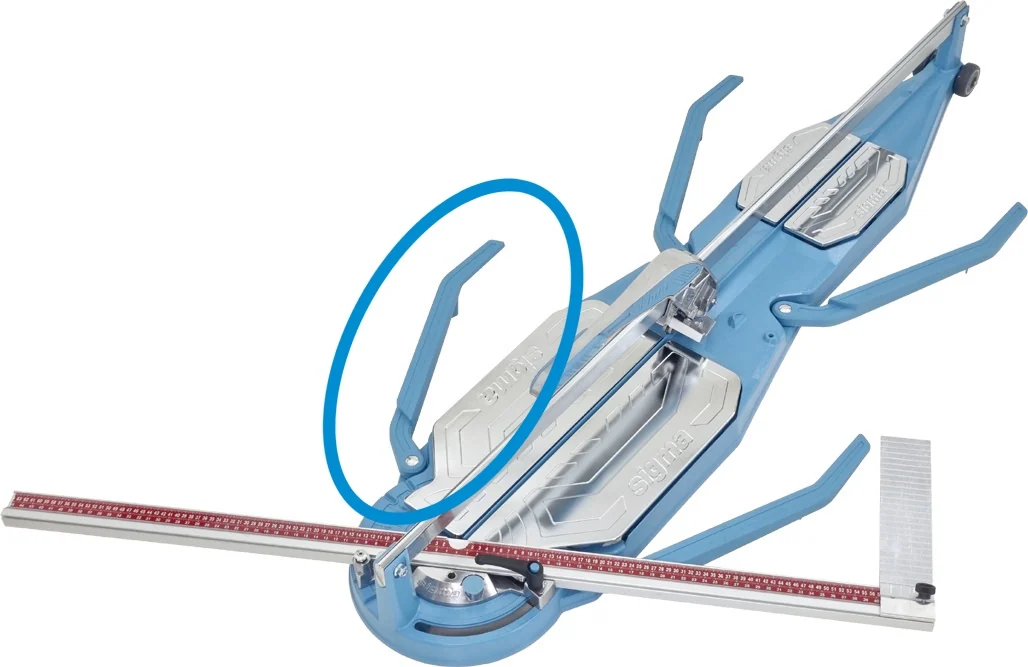

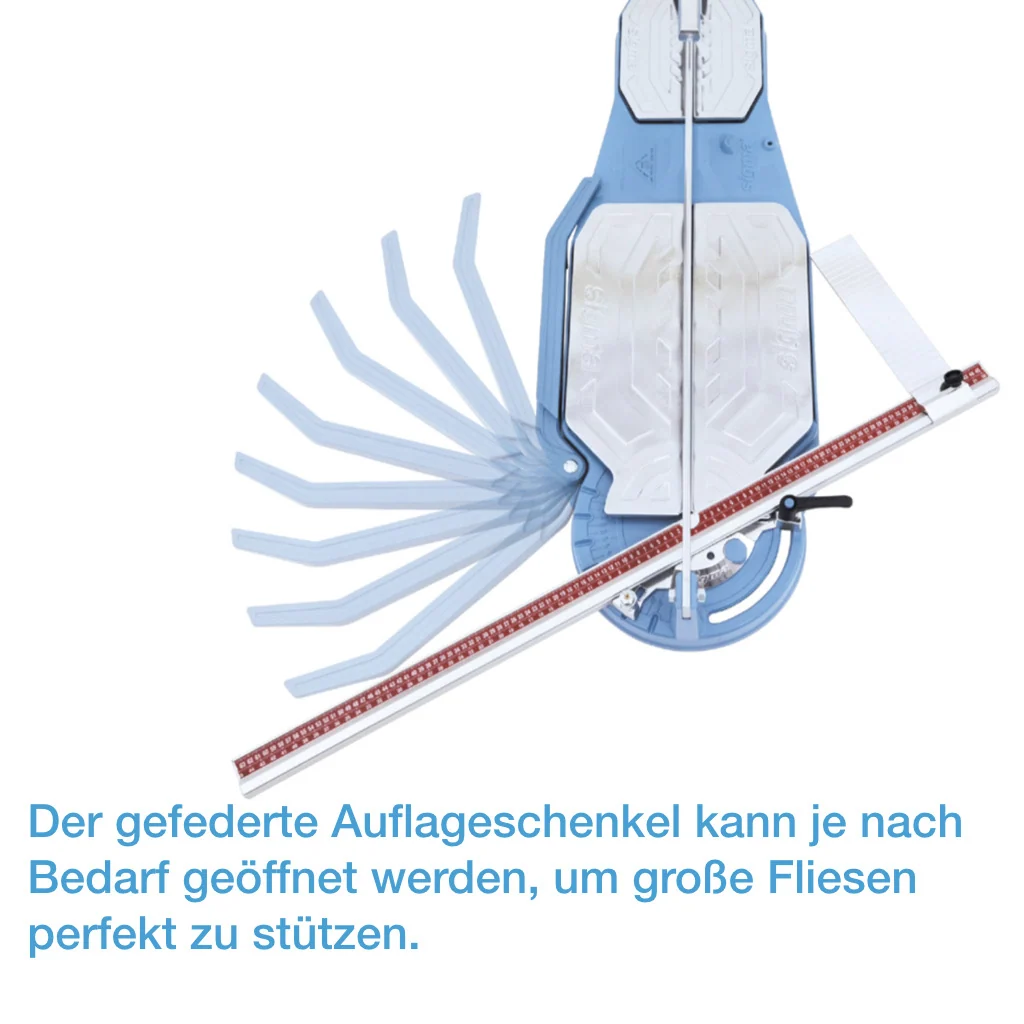

Eine linke Auflagenverbreiterung ist bei diesem Modell bereits im Lieferumfang enthalten. Dadurch steht eine zusätzliche Auflagefläche für größere Fliesen zur Verfügung. Die rechte Auflagenverbreiterung ist separat erhältlich.
Kurz gesagt:
Der Sigma 4CU UP verbindet 84 cm Schnittlänge mit einem ergonomischen Zugritzsystem, einem gut sichtbaren 12-mm-Schneidrad und der präzisen Kugellagerführung der Sigma Serie 4. Eine linke Auflagenverbreiterung ist bereits enthalten.
Die Vorteile des Sigma 4CU UP
| ✓ UP-Zugritzsystem Schnelles und kontrolliertes Anritzen durch Ziehen. | ✓ Sichtbares Schneidrad Das 12-mm-Schneidrad bleibt beim Ritzen im Blick. |

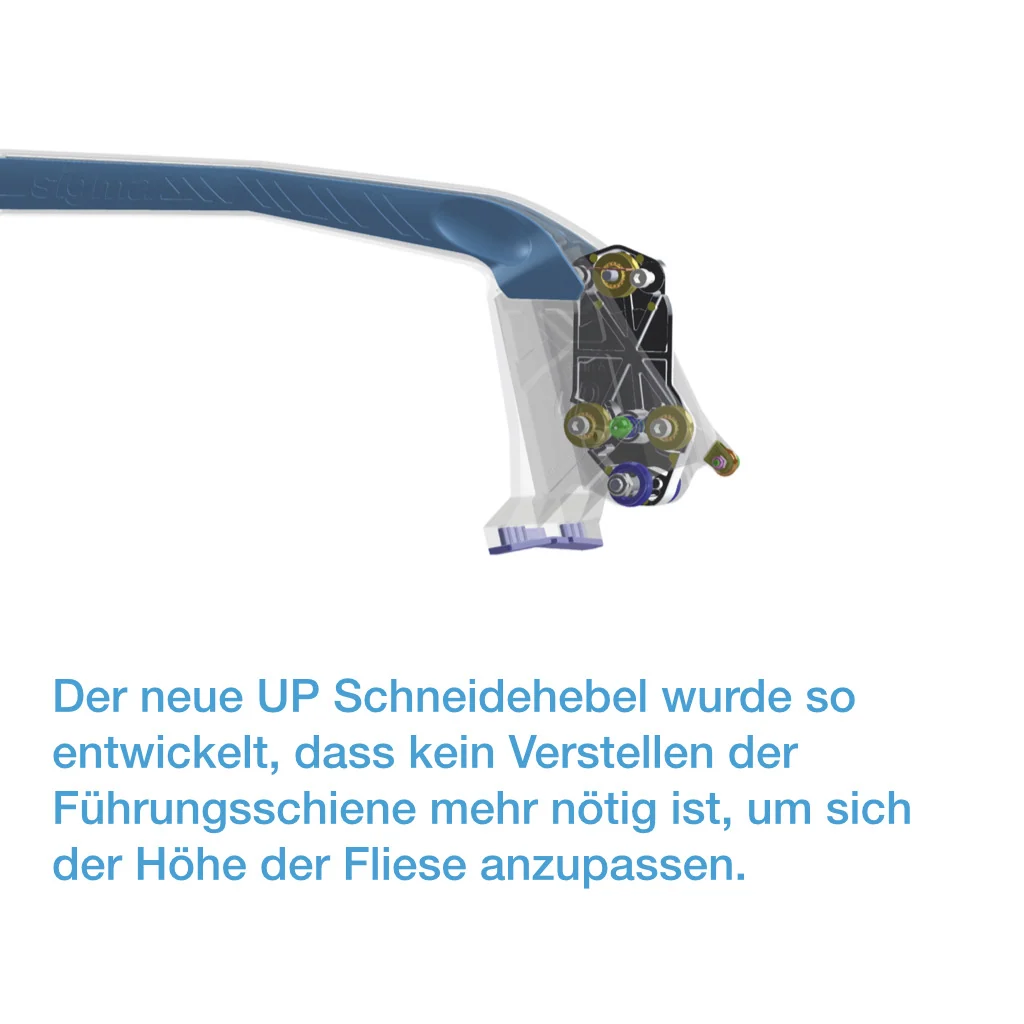

| ✓ Kugelgelagerter Schlitten Drei Doppelreihen-Kugellager unterstützen die Präzision. | ✓ Keine Höhenanpassung Keine separate Einstellung auf die Fliesenstärke nötig. |

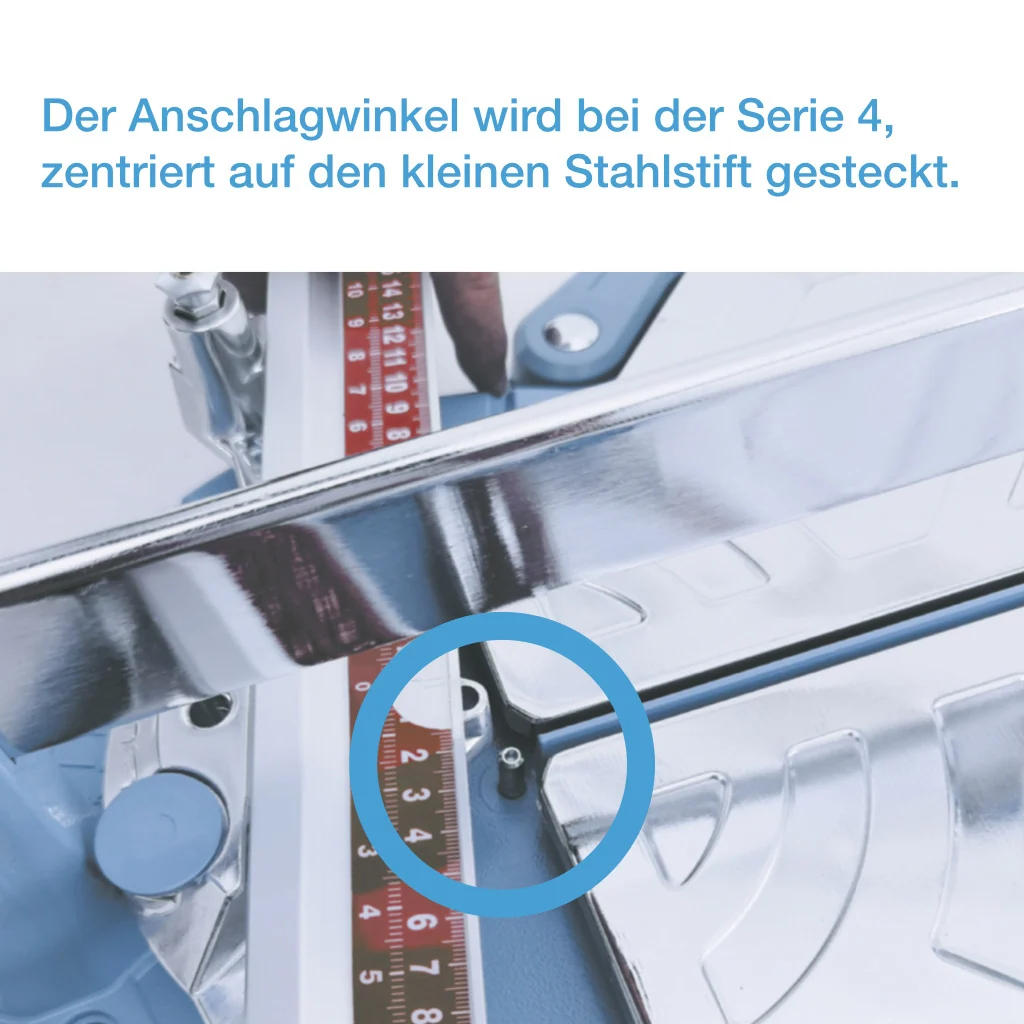

| ✓ Flexibler Winkelanschlag Beidseitig von −45° über 0° bis +45° schwenkbar. | ✓ Linke Auflage inklusive Zusätzliche Unterstützung für größere Fliesen. |

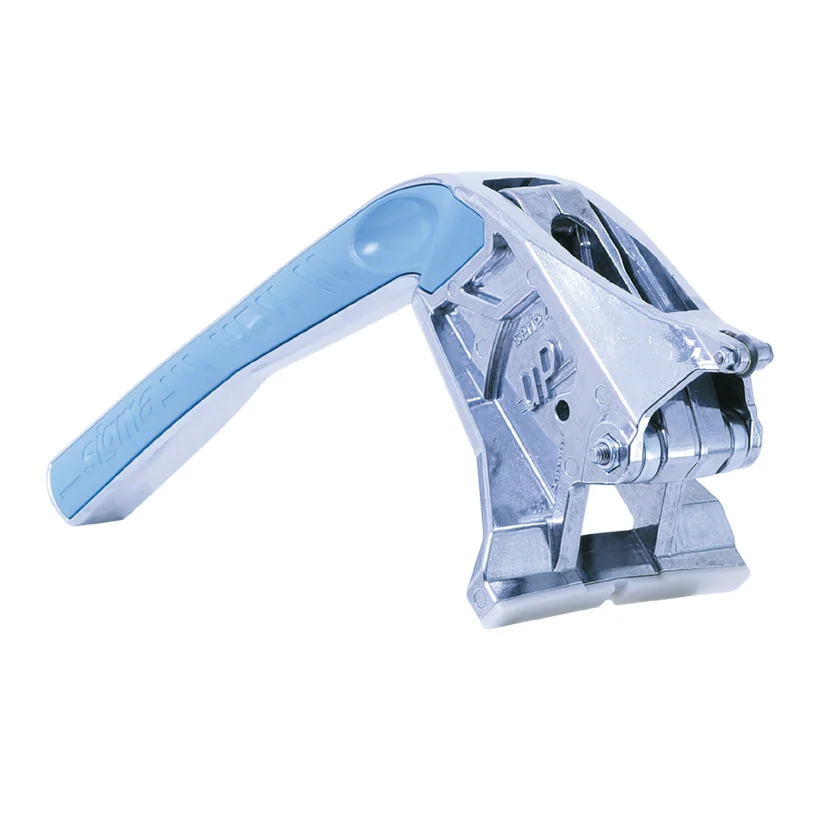

Ergonomischer UP-Schneidhebel zum Ziehen
Beim UP-System wird der Schneidhebel zum Anwender gezogen. Der ergonomisch geformte Griff und das sichtbare Schneidrad unterstützen eine kontrollierte Führung entlang der vorgesehenen Schnittlinie.

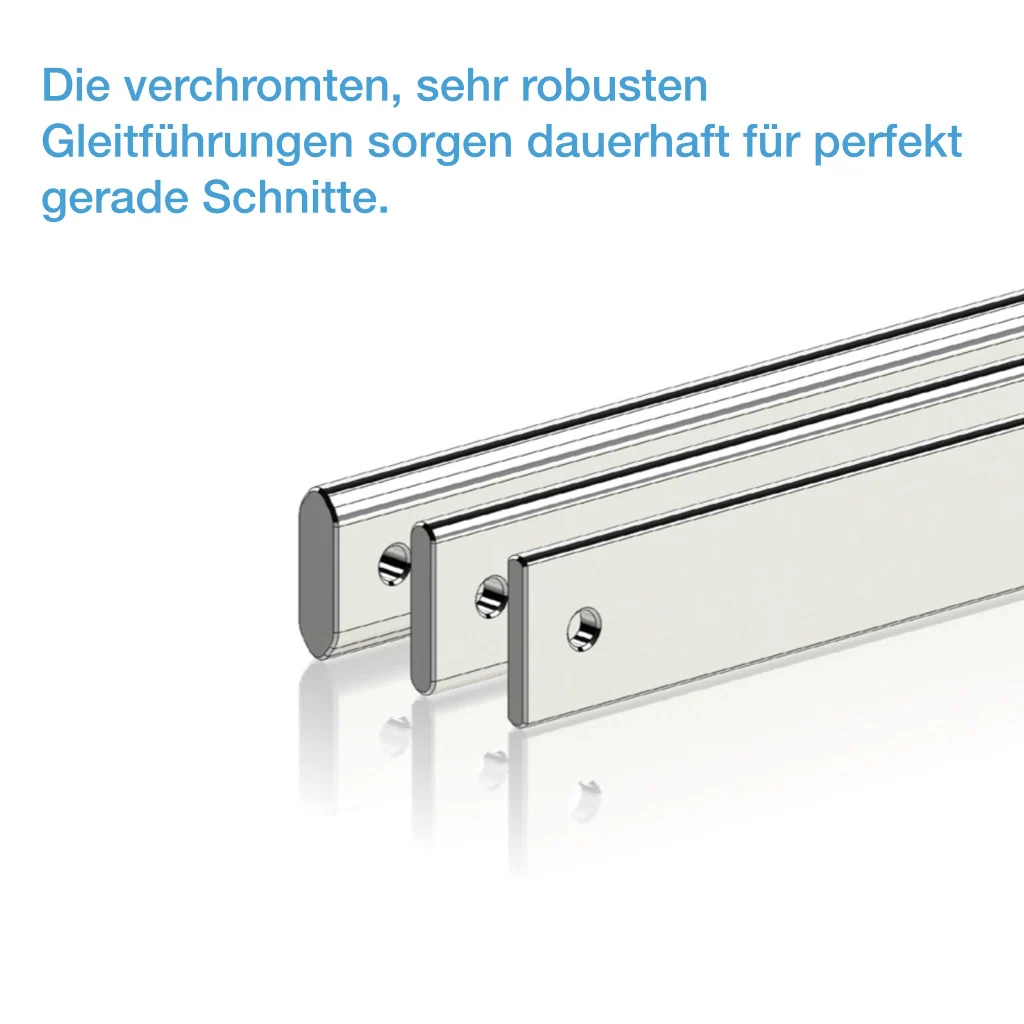

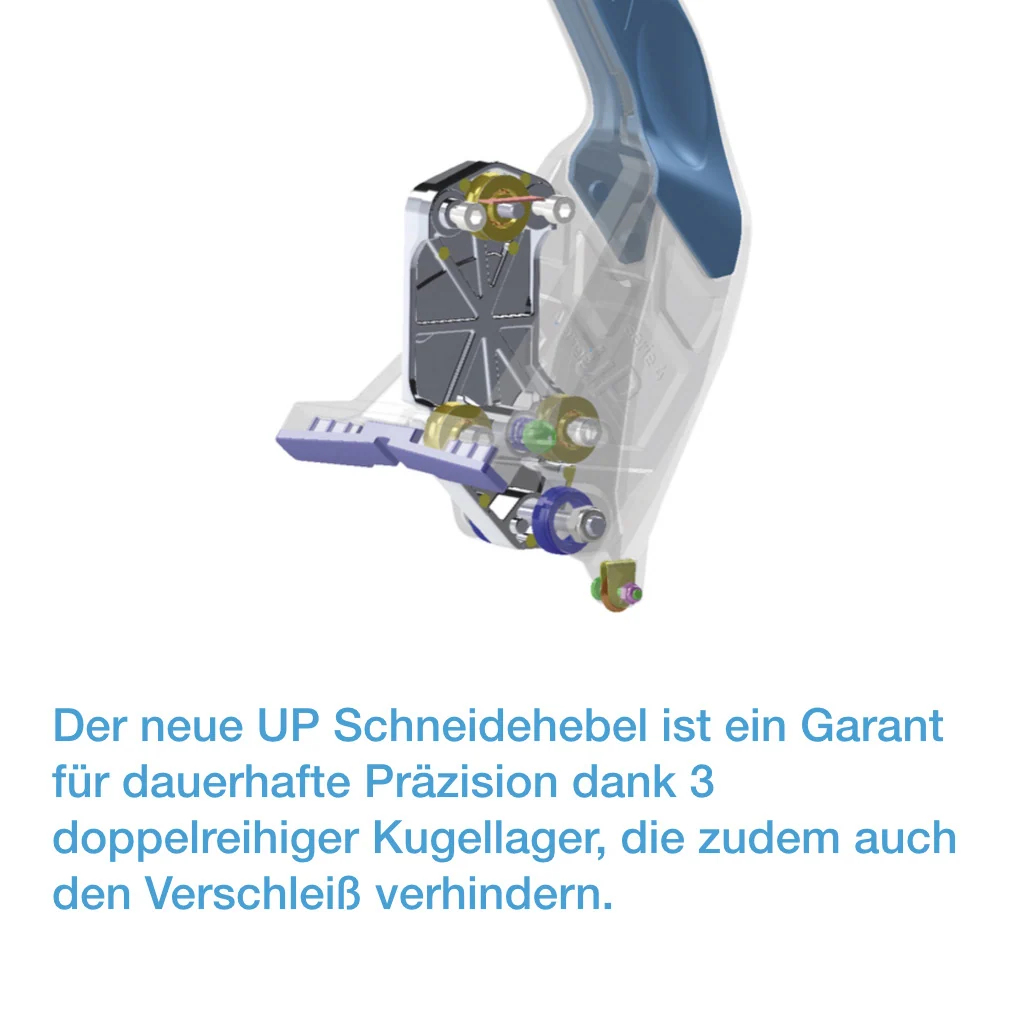

Der Griff ist mit zwei Axialkugellagern am Schlitten befestigt. Drei Doppelreihen-Kugellager führen den Schlitten auf der Führungsschiene. Ein automatischer Stahlkompensator gleicht das Führungsspiel aus.
Ein automatisches System hält den Griff angehoben und erleichtert dadurch das Einlegen der Fliese. Für den Brechvorgang steht ein 100 mm breiter Brechfuß mit austauschbarem Schutz zur Verfügung.
Fliesen in drei Schritten schneiden
| 01 | Fliese ausrichten Schnittmaß oder Winkel einstellen und die Fliese am Anschlag positionieren. |
| 02 | Oberfläche anritzen Den UP-Hebel entsprechend der Bedienungsanleitung gleichmäßig zum Anwender ziehen. |
| 03 | Fliese brechen Brechfuß positionieren und die Fliese entlang der Ritzlinie kontrolliert trennen. |
Für welche Fliesen eignet sich der Sigma 4CU UP?
Sigma führt die Serie 4 als professionelles Schneidsystem für keramische Fliesen und Feinsteinzeug. Der 4CU UP ist für Materialstärken bis 17 mm und gerade Schnitte bis 84 cm ausgelegt.
- Gerade Schnitte bis 84 cm
- Diagonalschnitte bis 59,4 × 59,4 cm
- Fliesen mit einer Materialstärke bis 17 mm
- Keramische Wand- und Bodenfliesen
- Feinsteinzeug
- Gerade, diagonale und wiederkehrende Schnitte
Hinweis zur Materialeignung:
Das Schneidergebnis hängt neben der Materialstärke auch von Härte, Oberflächenstruktur und Beschaffenheit der Fliese ab. Bei unbekannten oder besonders anspruchsvollen Materialien empfiehlt sich ein Probeschnitt.
Optionale Erweiterungen für den Sigma 4CU UP
Der Sigma 4CU UP kann mit verschiedenen Zubehörteilen an unterschiedliche Schneidaufgaben angepasst werden. Die folgenden Erweiterungen sind separat erhältlich und nicht im Standardlieferumfang enthalten.

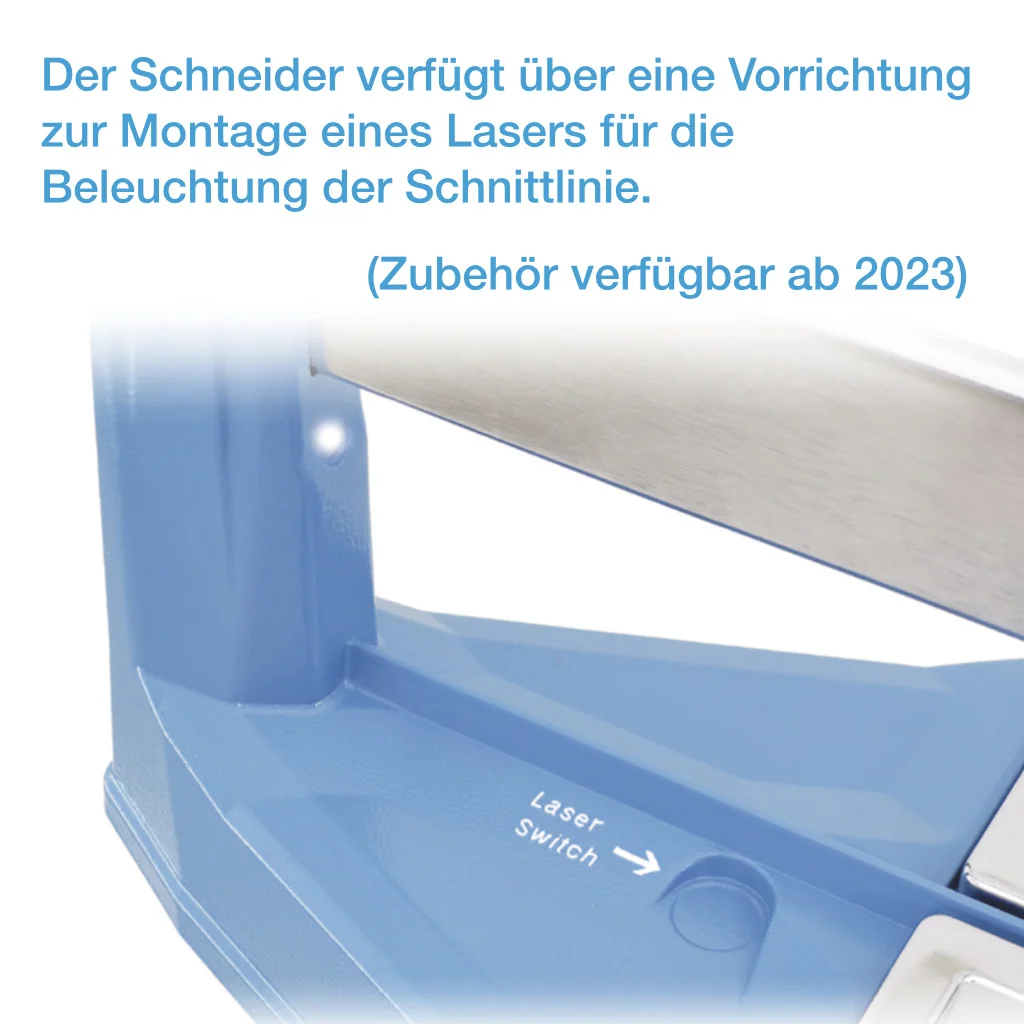

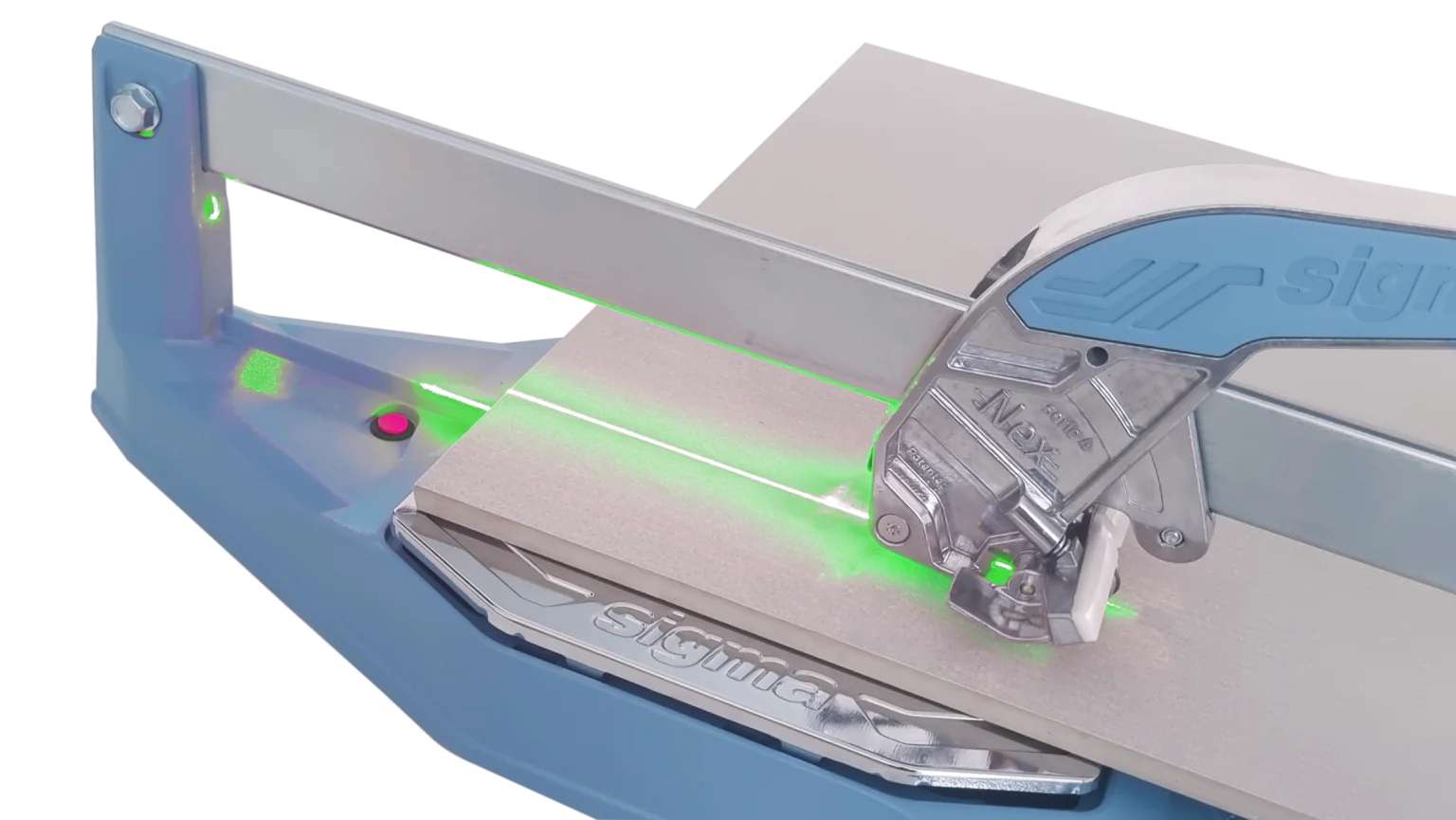

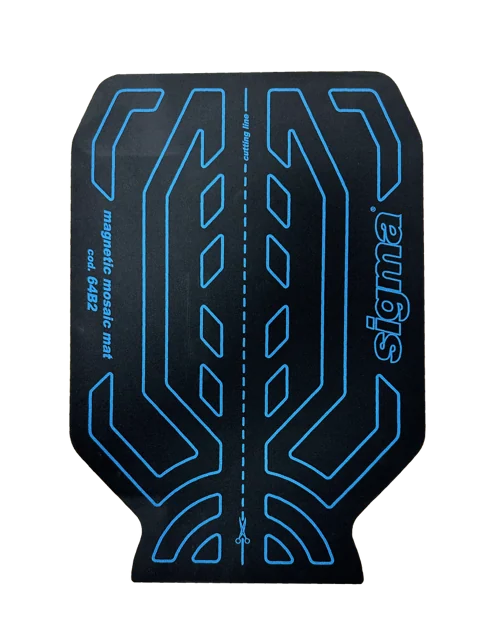

| Schnittlinienindikator / Laser-Kit Sigma Art. 022V Macht die vorgesehene Schnittlinie auf der Fliesenoberfläche sichtbar. Kompatibel mit der gesamten Sigma Serie 4. | Magnetische Mosaikmatte Sigma Art. 64B2 Rutschhemmende Magnetmatte im Format 337 × 486 mm für Mosaikschnitte. |

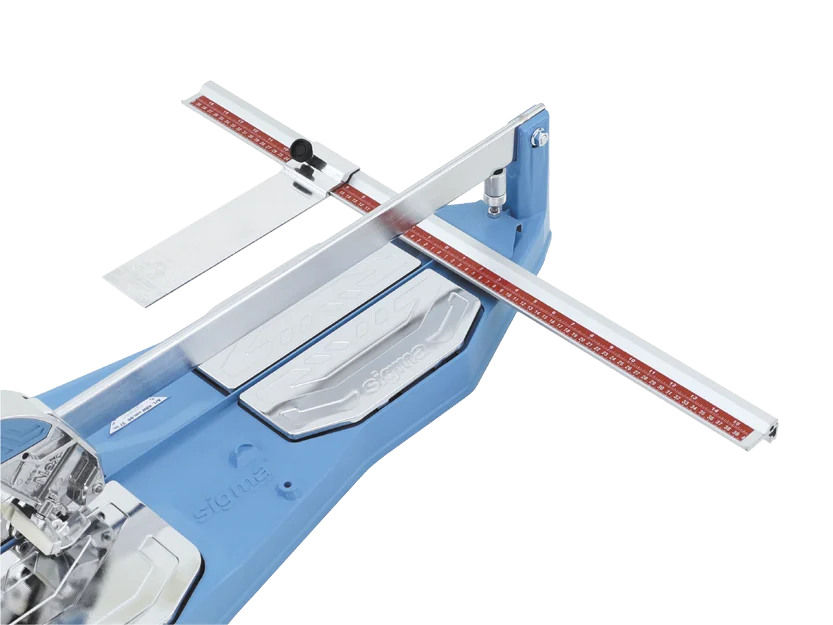

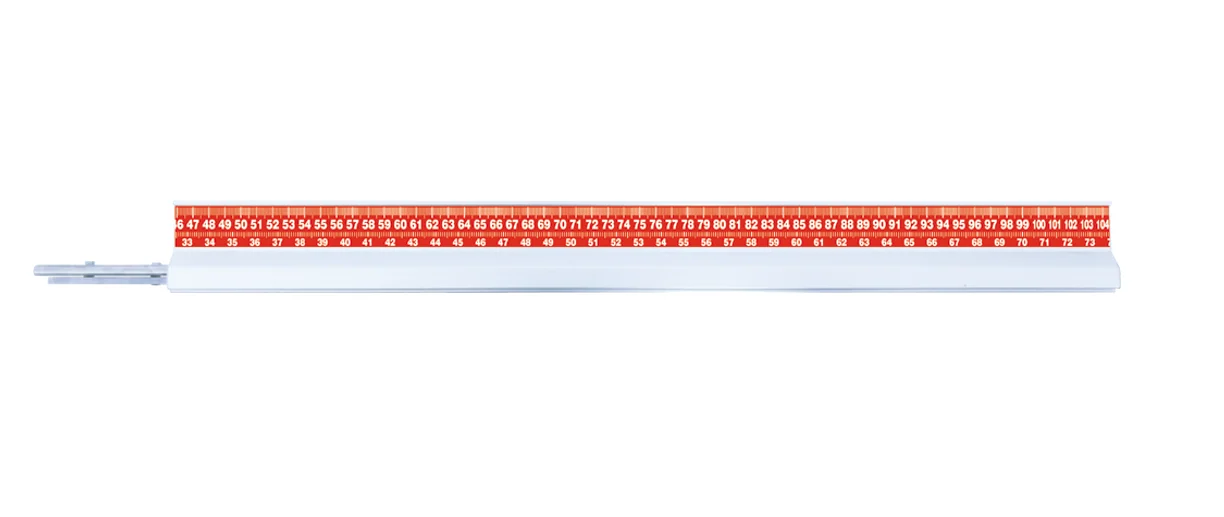

| Messwinkelverlängerung Sigma Art. 17A 500 mm lange Verlängerung, die rechts oder links am schwenkbaren Messwinkel befestigt werden kann. | Vorderer Winkelanschlag Sigma Art. 90E5 Vordere Maßskala von 410 über 0 bis 410 mm für parallele, lange und schmale Zuschnitte. |

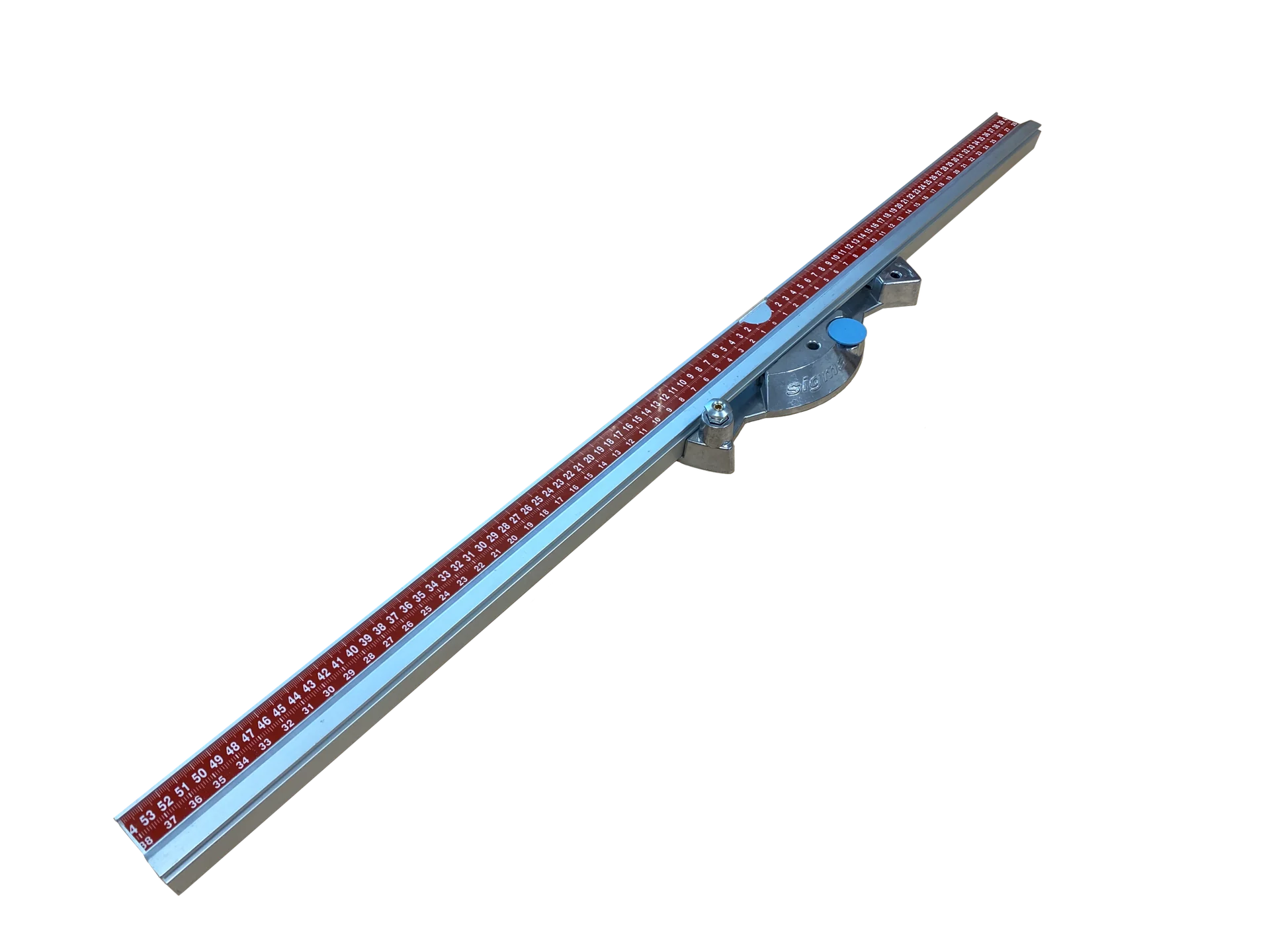

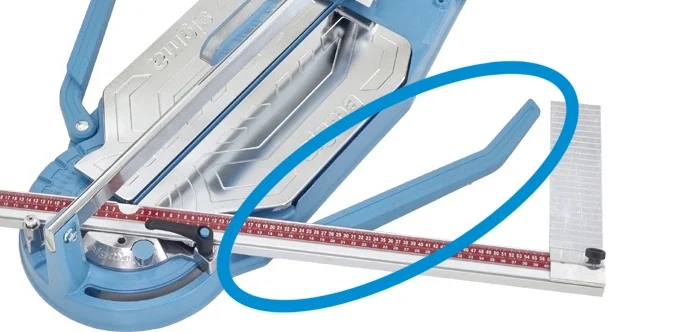

| Rechte Auflagenverbreiterung Sigma Art. 484 Ergänzt die bereits enthaltene linke Auflage und erweitert die Auflagefläche auf der rechten Seite. | Passender Messwinkel Sigma Art. 90NC Modellspezifischer Messwinkel mit Maßskala 54–0–40 cm für den 4CU UP. |

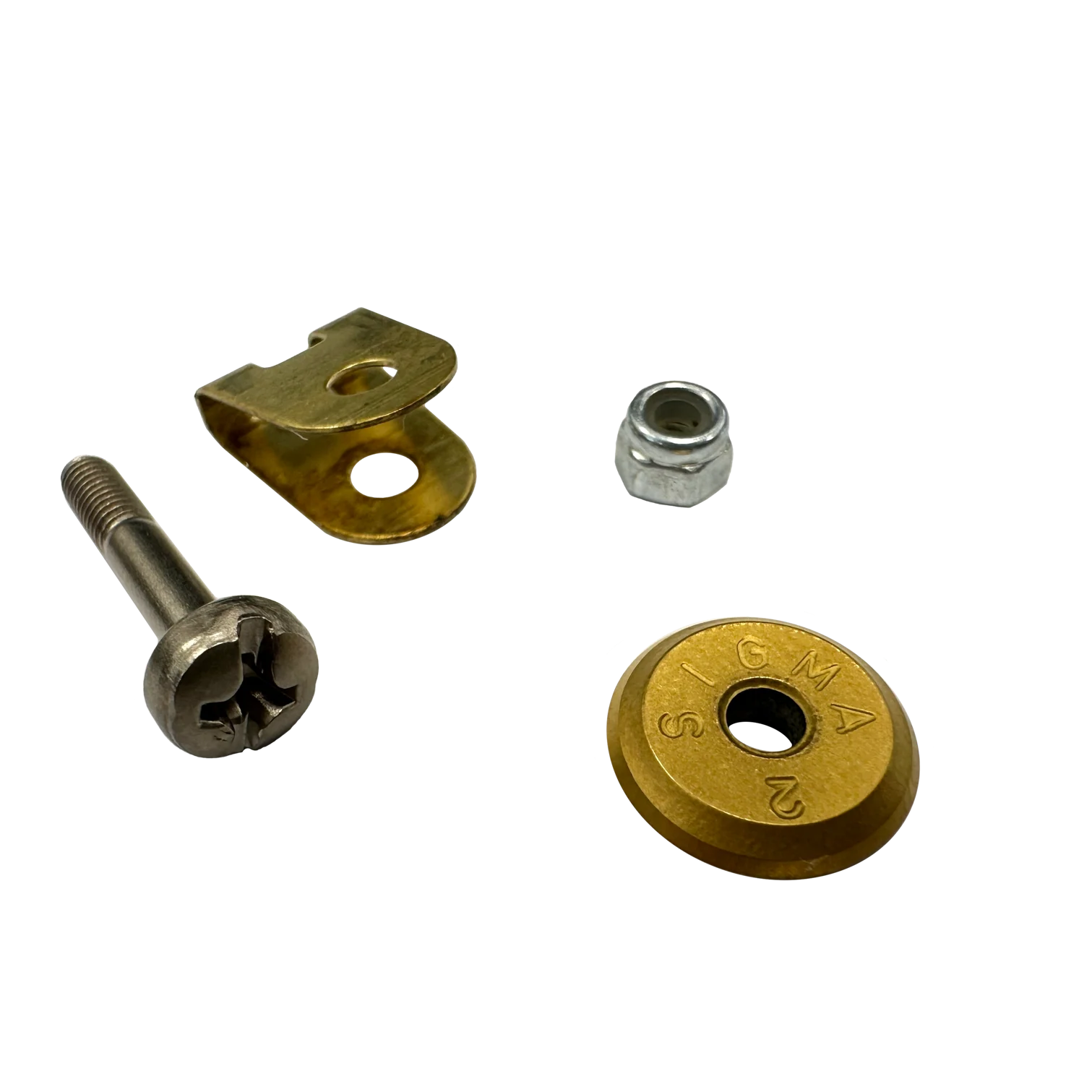

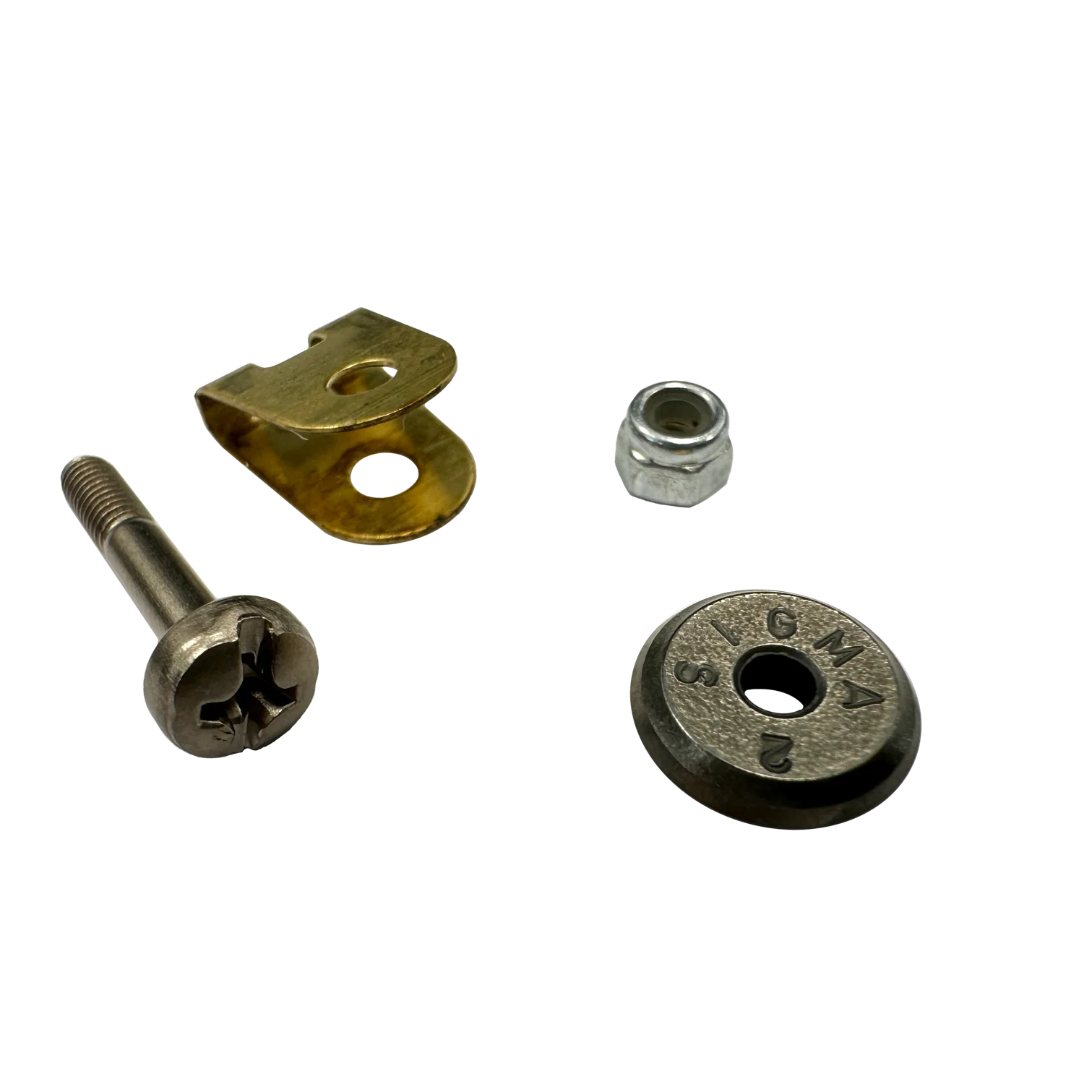

| Schneidrad aus Stahl Sigma Art. 14U Komplettes Ersatzschneidrad mit 12 mm Durchmesser für den UP-Schneidhebel. | Titanbeschichtetes Schneidrad Sigma Art. 14UT TIN-beschichtetes 12-mm-Schneidrad als verschleißbeständigere Alternative. |
Bitte beachten: Die genannten Zubehörteile und Erweiterungen sind nicht im Standardlieferumfang enthalten. Die linke Auflagenverbreiterung ist beim Sigma 4CU UP bereits enthalten. Der LVT-/SPC-Schneidsatz Art. 64S ist nicht mit dem UP-Modell kompatibel und kann nur bei Serie-4-Modellen mit NEX-Hebel verwendet werden.
Technische Daten
| Hersteller | Sigma |
|---|---|
| Modell | 4CU UP |
| Serie | Sigma Serie 4 UP |
| Ritzsystem | UP-Zugritzsystem |
| Maximale Schnittlänge | 84 cm |
| Maximales Diagonalmaß | 59,4 × 59,4 cm |
| Materialstärke | 0–17 mm |
| Maximale Brechkraft | 1.050 kg |

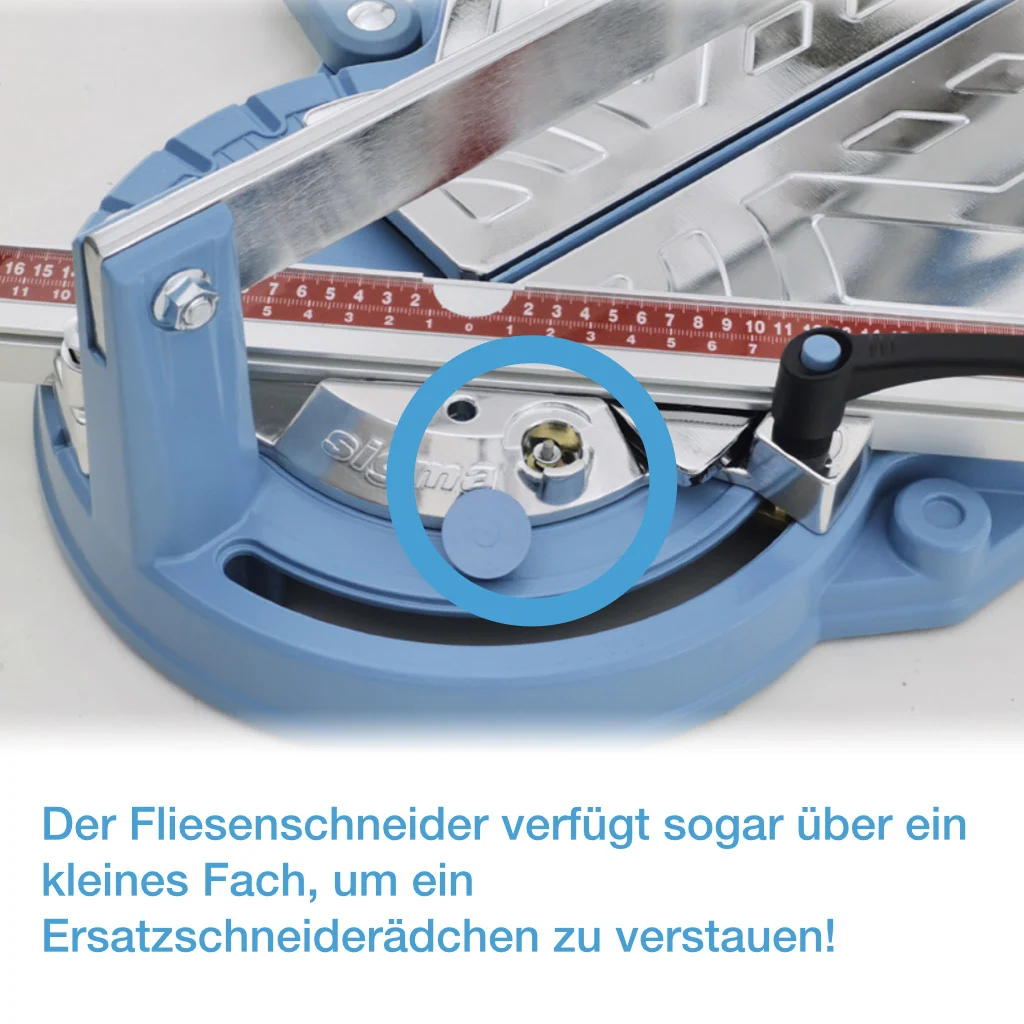

| Schneidrad | Ø 12 mm |
| Brechfuß | 100 mm breit, mit austauschbarem Schutz |

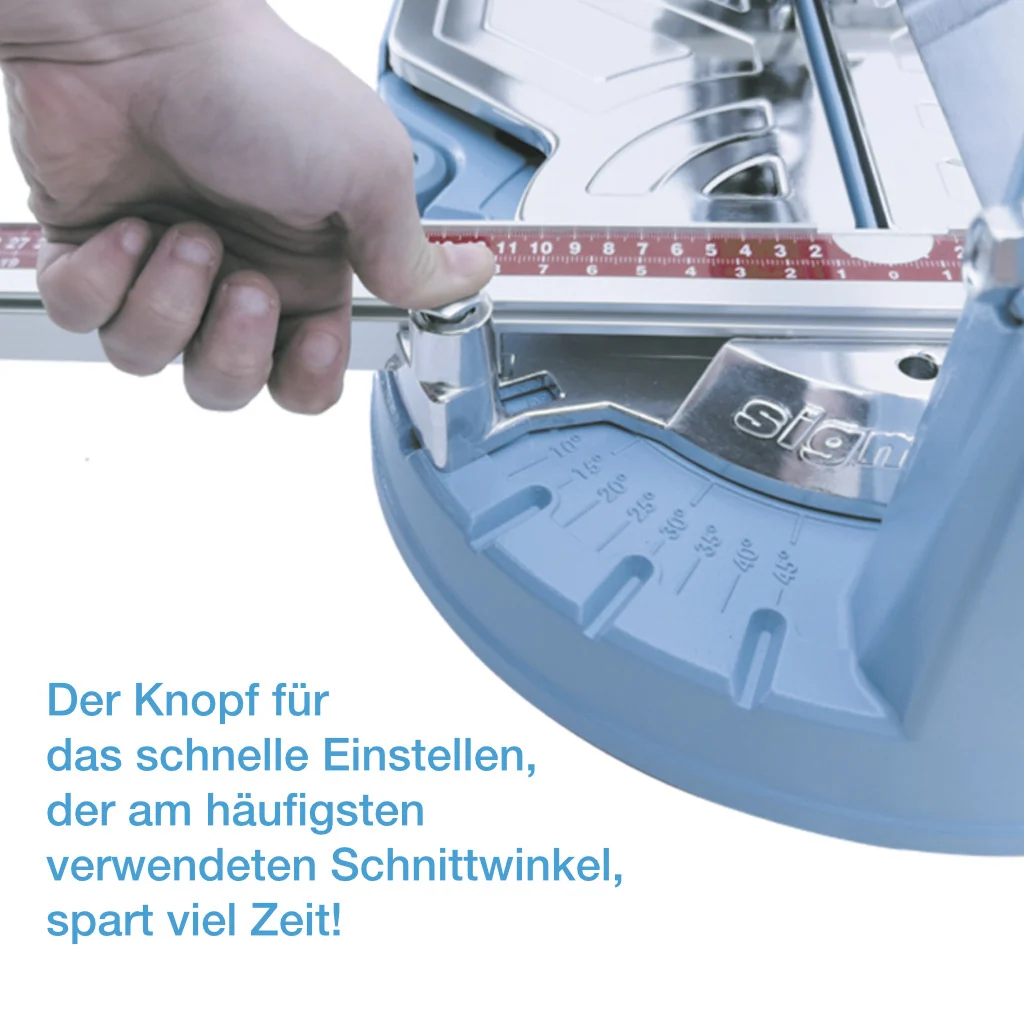

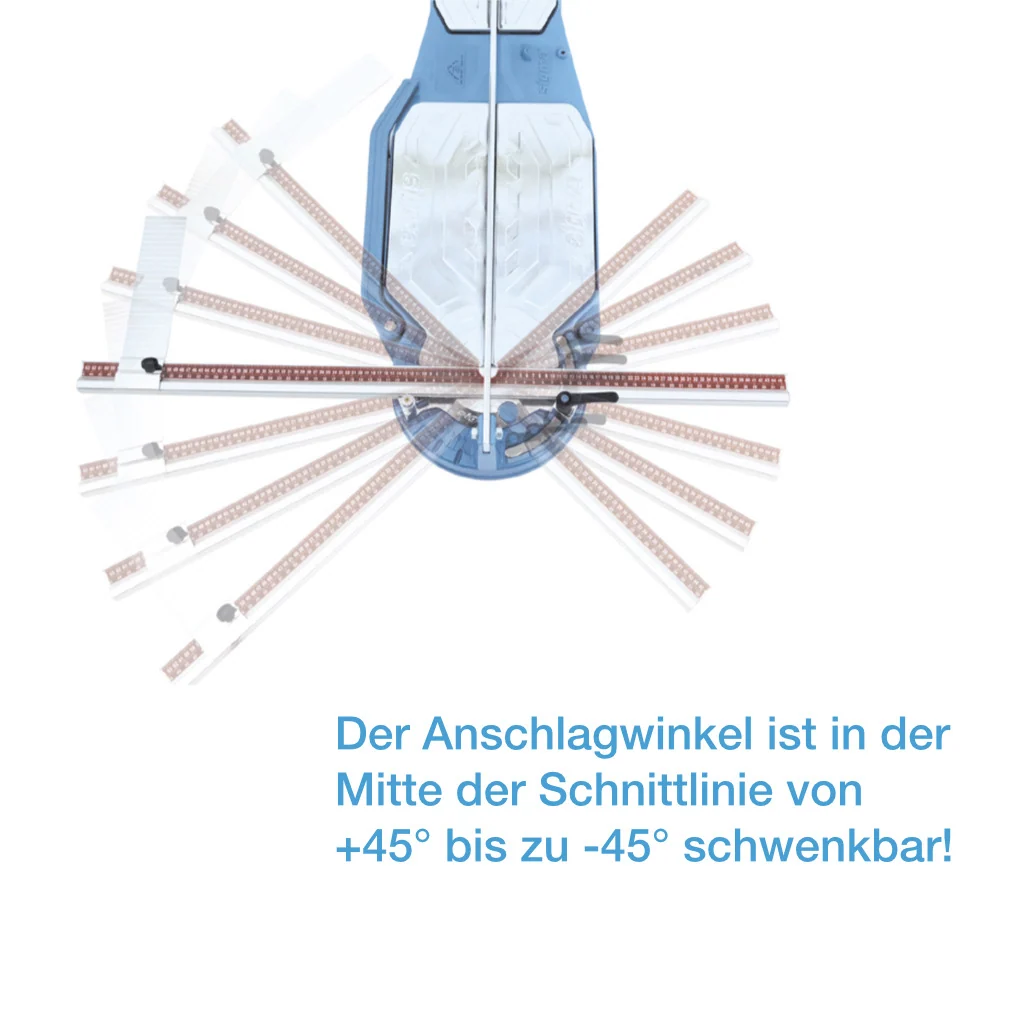

| Winkelanschlag | Von −45° über 0° bis +45° schwenkbar |
| Fliesenauflage | Gefederte Metallauflagen |
| Enthaltene Auflage | Linke Auflagenverbreiterung |
| Gewicht | 12,3 kg |
| Artikelnummer | FA10559 |
Lieferumfang
- 1 × Sigma 4CU UP Fliesenschneider
- 1 × 12-mm-Schneidrad
- 1 × linke Auflagenverbreiterung
Sigma Garantie auf fünf Jahre verlängern
Durch die Registrierung des Fliesenschneiders bei Sigma kann die Garantie auf fünf Jahre verlängert werden. Die Hinweise zur Registrierung liegen der Produktverpackung bei. Es gelten die Garantie- und Registrierungsbedingungen des Herstellers.
Häufige Fragen zum Sigma 4CU UP
Welche Fliesengrößen kann der Sigma 4CU UP schneiden?
Was ist das UP-Zugritzsystem?
Muss der Fliesenschneider an die Materialstärke angepasst werden?
Ist eine Auflagenverbreiterung enthalten?
Eignet sich der Sigma 4CU UP für Feinsteinzeug?
Welche optionalen Erweiterungen sind erhältlich?
Ist der LVT-/SPC-Schneidsatz mit dem 4CU UP kompatibel?
Wie erhält man die fünfjährige Sigma Garantie?
Mehr Schnittlänge und präzises Arbeiten im Zug
Der Sigma 4CU UP verbindet 84 cm Schnittlänge mit einem gut sichtbaren 12-mm-Schneidrad, kugelgelagerter Führung und dem ergonomischen Zugritzsystem der Serie 4. Die bereits enthaltene linke Auflagenverbreiterung und das umfangreiche optionale Zubehör ermöglichen eine flexible Anpassung an unterschiedliche Schneidaufgaben.
