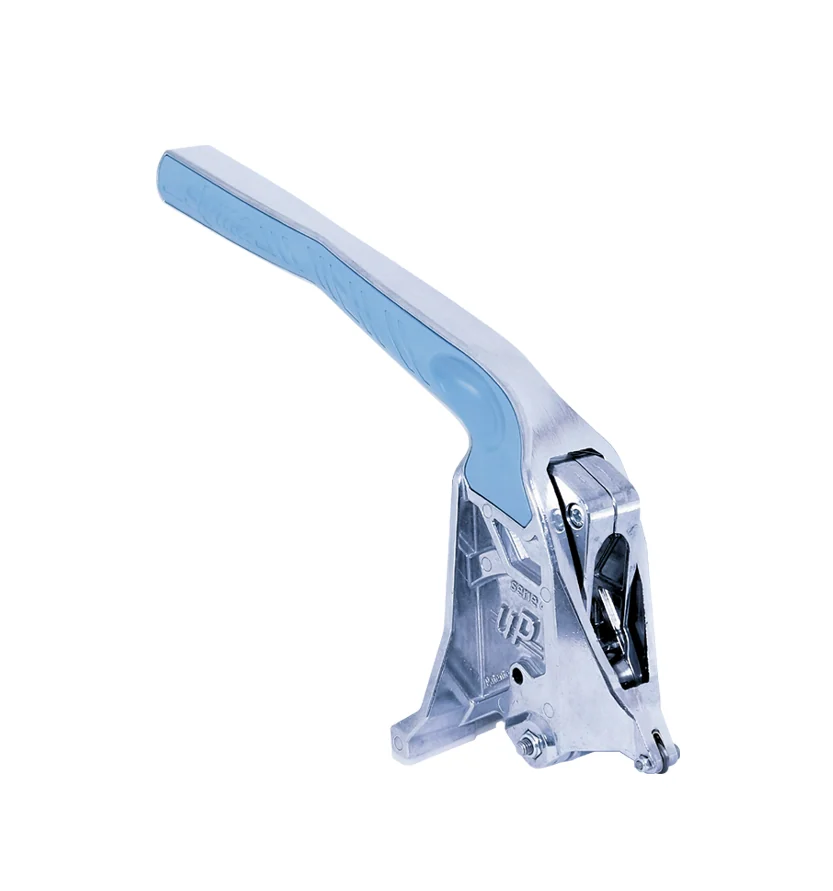

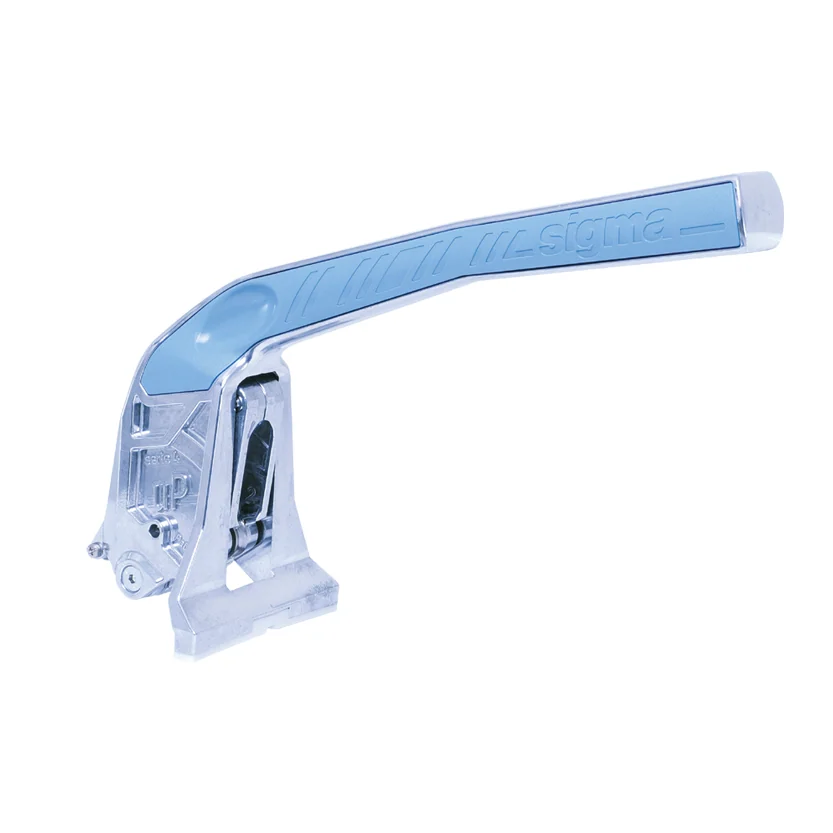

Sigma Schneidhebel UP für die Serie 4 (Art. 24U) – gezogen, Ø 12 mm
Ersatz-Schneidhebel für die Sigma Serie 4 in der UP-Ausführung: Zum Schneiden wird der Hebel gehoben und gezogen, ein leichter Schlag auf den Griff bricht die Fliese. Das Schneiderädchen hat 12 mm Durchmesser und ist von einer Metallschale vor Verschleiß geschützt.
Ø 12 mm Schneiderädchen | gezogen Schnittbewegung | Art. 24U nur Serie 4 |
UP oder NEX – welchen Hebel hat Ihr Gerät?
Die Modellbezeichnung entscheidet: Geräte mit U am Ende sind UP-Modelle (4BU, 4CU, 4DU), Geräte mit N sind NEX-Modelle. Dieser Hebel gehört zu den UP-Geräten und lässt sich nicht auf ein NEX-Gerät montieren.
| UP, dieser Artikel | Hebel wird gehoben und gezogen; Rädchen Ø 12 mm |
|---|---|
| NEX, Art. 24N | Hebel wird geschoben; Brechvorrichtung klappt automatisch aus; Rädchen Ø 16 mm, kugelgelagert |
Die ziehende Bewegung ist das ältere und vielen Fliesenlegern vertraute Prinzip: Man setzt am hinteren Ende an und zieht das Rädchen zu sich heran. Wer so gelernt hat, arbeitet damit schneller als mit einer geschobenen Mechanik. Das kleinere Rädchen mit 12 mm passt dazu – es erzeugt eine feinere Ritzlinie, die auf dünnerer und weicherer Ware sauberer bricht. Für sehr dicke, harte Formate hat der NEX-Hebel mit 16 mm und Kugellagerung die Reserven.
Nur mit der Sigma Serie 4 kompatibel
Was der Schneidhebel leistet
Der Schneidhebel ist die bewegliche Einheit auf der Führungsschiene: Er trägt das Schneidrädchen, führt es unter definiertem Druck über die Fliese und überträgt anschließend die Kraft zum Brechen. Damit ist er das Bauteil, das die Schnittqualität bestimmt – und das nach Jahren im Baustellenbetrieb Spiel bekommen kann. Ein ausgeschlagener Hebel führt zu Rädchen, das nicht mehr sauber spurt, zu ausbrechenden Schnittkanten und zu Brüchen, die nicht auf der Ritzlinie laufen. Wenn ein Gerät sonst in Ordnung ist, ist der Hebeltausch die deutlich günstigere Antwort als ein neuer Fliesenschneider.
Ein Merkmal teilen sich beide Serie-4-Hebel und es ist der eigentliche Fortschritt gegenüber älteren Geräten: Das Einstellen der Führungsschiene auf die Fliesenhöhe entfällt. Der Hebel ist so konstruiert, dass er sich der Dicke der zu schneidenden Fliese selbst anpasst. Wer früher bei jedem Formatwechsel nachjustieren musste, spart diesen Schritt vollständig – das macht sich vor allem dann bemerkbar, wenn auf einer Baustelle Wand- und Bodenfliesen unterschiedlicher Stärke abwechselnd geschnitten werden.
Das Schneiderädchen wird von einer Metallschale vor Verschleiß geschützt. Das ist kein Detail am Rande: Das Rädchen ist das Verschleißteil mit der kürzesten Standzeit, und es verliert seine Schärfe nicht nur durch das Ritzen selbst, sondern auch durch seitlichen Kontakt und durch Staub, der sich im Lager festsetzt.
Technische Daten
| Artikel | Sigma 24U |
|---|---|
| Ausführung | UP |
| Schnittbewegung | Hebel wird gehoben und gezogen |
| Brechen | leichter Schlag auf den Griff |
| Schneiderädchen | Ø 12 mm |
| Rädchenschutz | Metallschale gegen Verschleiß |
| Höheneinstellung | entfällt – der Hebel passt sich der Fliesendicke an |
| Kompatibilität | ausschließlich Sigma Serie 4, Modelle 4BU, 4CU, 4DU |
Warum hat der UP-Hebel ein kleineres Rädchen als der NEX?
Woran merke ich, dass der Hebel getauscht werden muss?
Kann ich von UP auf NEX umrüsten?
Ist die Höhe für dicke Fliesen einstellbar?
Kurz gesagt
