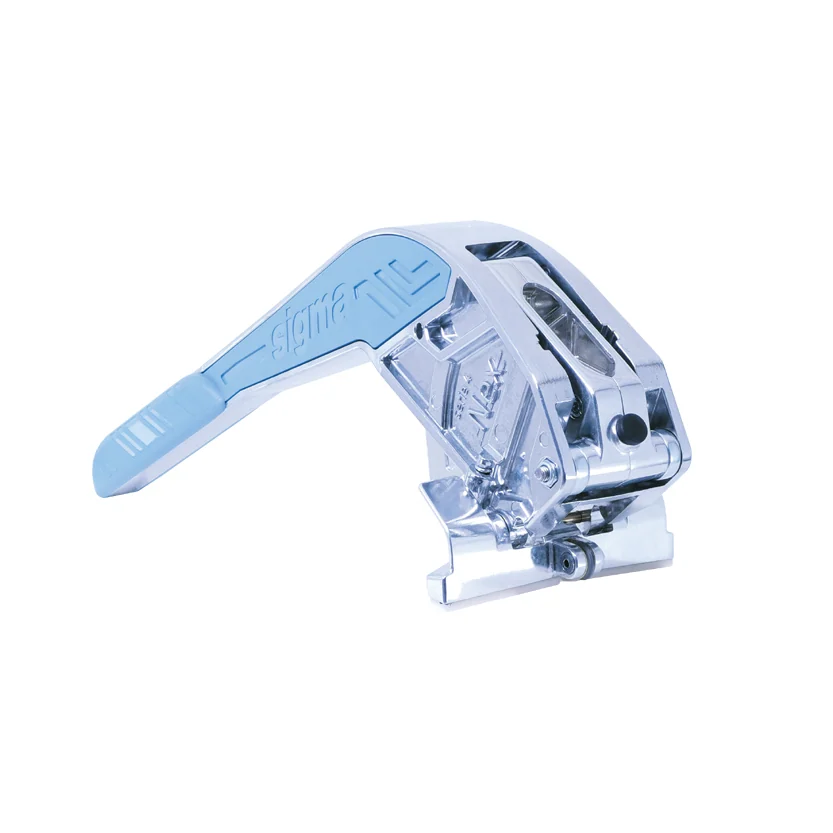

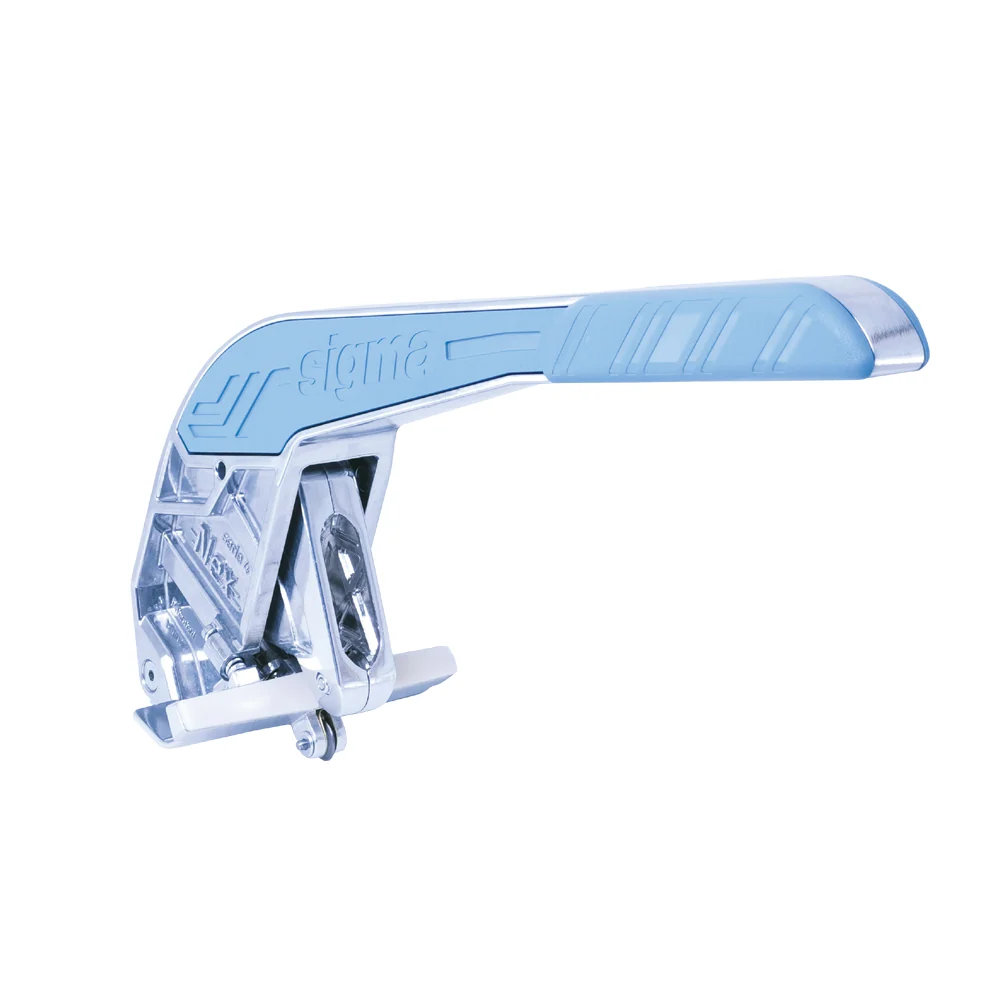

Sigma Schneidhebel NEX für die Serie 4 (Art. 24N) – geschoben, Ø 16 mm
Ersatz-Schneidhebel für die Sigma Serie 4 in der NEX-Ausführung: Zum Schneiden wird der Hebel geschoben, beim Anheben klappt die Brechvorrichtung automatisch aus, und ein leichter Schlag auf den Griff bricht die Fliese. Das kugelgelagerte Schneiderädchen hat 16 mm Durchmesser und ist von einer Metallschale geschützt.
Ø 16 mm kugelgelagert | geschoben Schnittbewegung | Art. 24N nur Serie 4 |
NEX oder UP – welchen Hebel hat Ihr Gerät?
Sigma bietet die Serie 4 in zwei Bedienprinzipien an, und die Modellbezeichnung sagt Ihnen, welches Sie haben: Modelle mit N am Ende sind NEX-Geräte (4BN, 4CN, 4DN, 4EN, 4FN), Modelle mit U sind UP-Geräte (4BU, 4CU, 4DU). Dieser Hebel gehört zu den NEX-Modellen.
| NEX, dieser Artikel | Hebel wird geschoben; Brechvorrichtung klappt beim Anheben automatisch aus; Rädchen Ø 16 mm, kugelgelagert |
|---|---|
| UP, Art. 24U | Hebel wird gehoben und gezogen; Rädchen Ø 12 mm |
Der Unterschied ist nicht nur Geschmack. Beim Schieben drückt der Anwender in Schnittrichtung und hat das Rädchen vor sich – viele empfinden das bei langen Schnitten und bei großen Formaten als kontrollierter. Das größere Rädchen mit 16 mm und die Kugellagerung passen dazu: Ein größerer Durchmesser läuft ruhiger und verkraftet härtere, dickere Ware besser. Der UP-Hebel mit 12 mm arbeitet dagegen mit einer feineren Ritzlinie.
Nur mit der Sigma Serie 4 kompatibel
Was der Schneidhebel leistet
Der Schneidhebel ist die bewegliche Einheit auf der Führungsschiene: Er trägt das Schneidrädchen, führt es unter definiertem Druck über die Fliese und überträgt anschließend die Kraft zum Brechen. Damit ist er das Bauteil, das die Schnittqualität bestimmt – und das nach Jahren im Baustellenbetrieb Spiel bekommen kann. Ein ausgeschlagener Hebel führt zu Rädchen, das nicht mehr sauber spurt, zu ausbrechenden Schnittkanten und zu Brüchen, die nicht auf der Ritzlinie laufen. Wenn ein Gerät sonst in Ordnung ist, ist der Hebeltausch die deutlich günstigere Antwort als ein neuer Fliesenschneider.
Ein Merkmal teilen sich beide Serie-4-Hebel und es ist der eigentliche Fortschritt gegenüber älteren Geräten: Das Einstellen der Führungsschiene auf die Fliesenhöhe entfällt. Der Hebel ist so konstruiert, dass er sich der Dicke der zu schneidenden Fliese selbst anpasst. Wer früher bei jedem Formatwechsel nachjustieren musste, spart diesen Schritt vollständig – das macht sich vor allem dann bemerkbar, wenn auf einer Baustelle Wand- und Bodenfliesen unterschiedlicher Stärke abwechselnd geschnitten werden.
Das Schneiderädchen wird von einer Metallschale vor Verschleiß geschützt. Das ist kein Detail am Rande: Das Rädchen ist das Verschleißteil mit der kürzesten Standzeit, und es verliert seine Schärfe nicht nur durch das Ritzen selbst, sondern auch durch seitlichen Kontakt und durch Staub, der sich im Lager festsetzt.
Technische Daten
| Artikel | Sigma 24N |
|---|---|
| Ausführung | NEX |
| Schnittbewegung | Hebel wird geschoben |
| Brechvorrichtung | klappt beim Anheben des Hebels automatisch aus |
| Schneiderädchen | Ø 16 mm, kugelgelagert |
| Rädchenschutz | Metallschale gegen Verschleiß |
| Höheneinstellung | entfällt – der Hebel passt sich der Fliesendicke an |
| Kompatibilität | ausschließlich Sigma Serie 4, Modelle 4BN, 4CN, 4DN, 4EN, 4FN |
Passt der NEX-Hebel auf ein UP-Gerät?
Woran merke ich, dass der Hebel getauscht werden muss?
Ist ein Schneiderädchen dabei?
Kann ich den Hebel selbst wechseln?
Kurz gesagt
