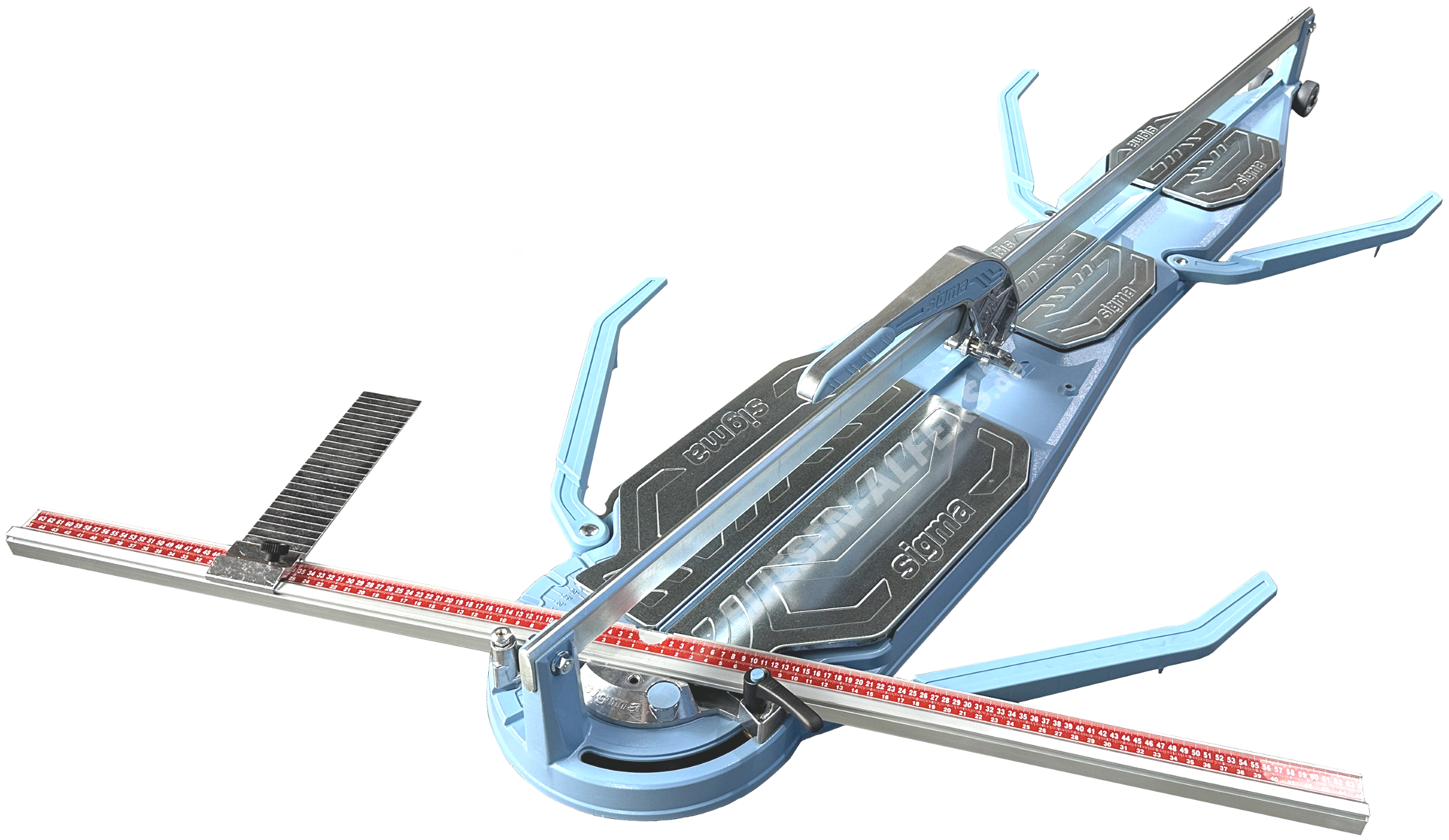

Extra große Schnittkapazität, hohe Brechkraft und präzise Führung: Der Sigma 4FN NEX Fliesenschneider verbindet 155 cm Schnittlänge mit dem leistungsstarken Schubritzsystem der Sigma Serie 4. Das kugelgelagerte 16-mm-Schneidrad, eine maximale Brechkraft von 1.200 kg und die stabile Konstruktion ermöglichen kontrollierte Schnitte bei besonders langen keramischen Fliesen und Feinsteinzeug.
| 155 cm max. Schnittlänge | 109,6 × 109,6 cm max. Diagonalmaß | bis 19 mm Materialstärke | 1.200 kg Brechkraft |

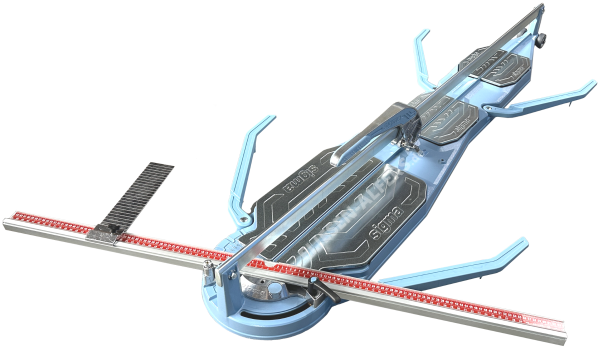

Der Sigma 4FN NEX Fliesenschneider ist das längste Modell der Sigma Serie 4 NEX. Mit einer Schnittlänge von 155 cm ist er für besonders lange Fliesen und großformatige keramische Platten ausgelegt. Das NEX-System arbeitet mit einem Schubritzverfahren, bei dem der ergonomisch geformte Schneidhebel zum Anritzen nach vorn geschoben wird.

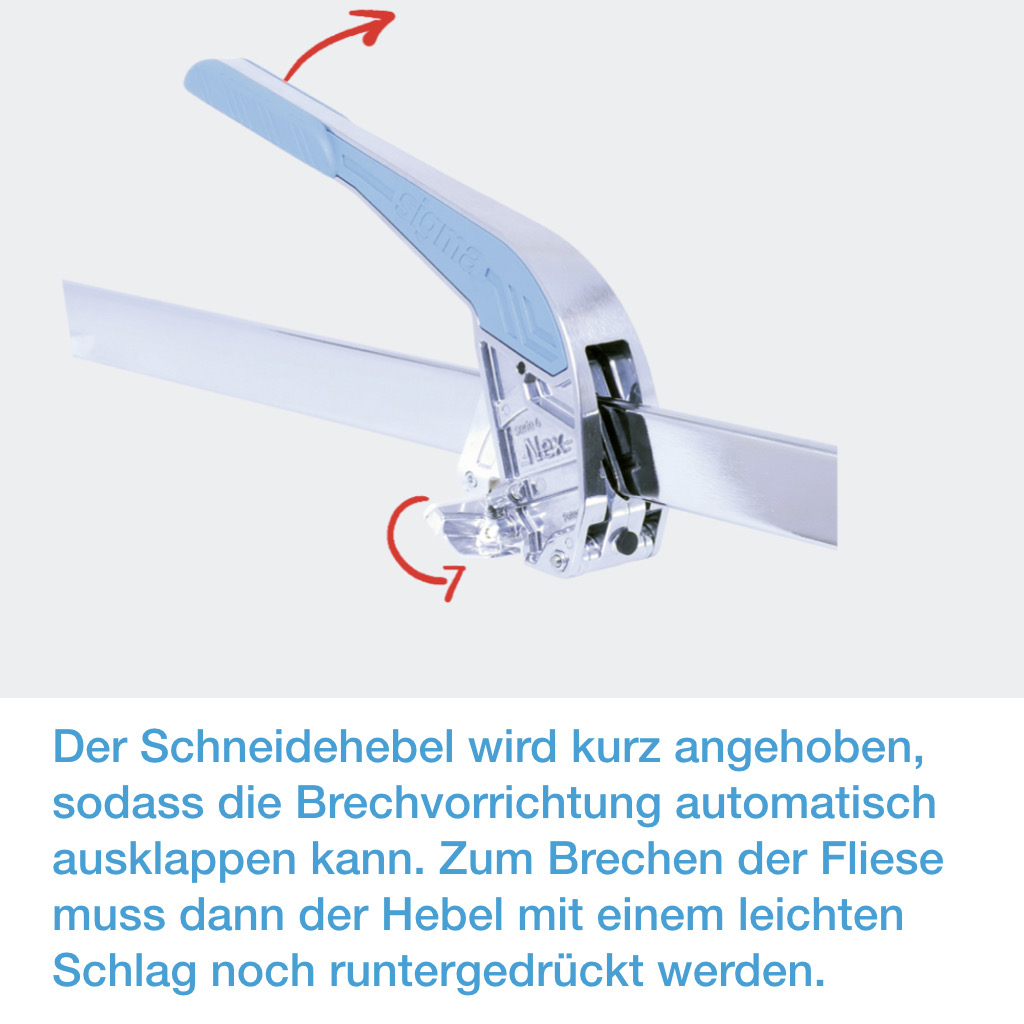

Das Schneidrad bleibt während der Ritzbewegung von der Bedienseite aus sichtbar. Nach dem Anritzen wird der Griff angehoben. Dabei dreht sich der Brechfuß automatisch in die benötigte Position, sodass die Fliese kontrolliert entlang der erzeugten Ritzlinie gebrochen werden kann.

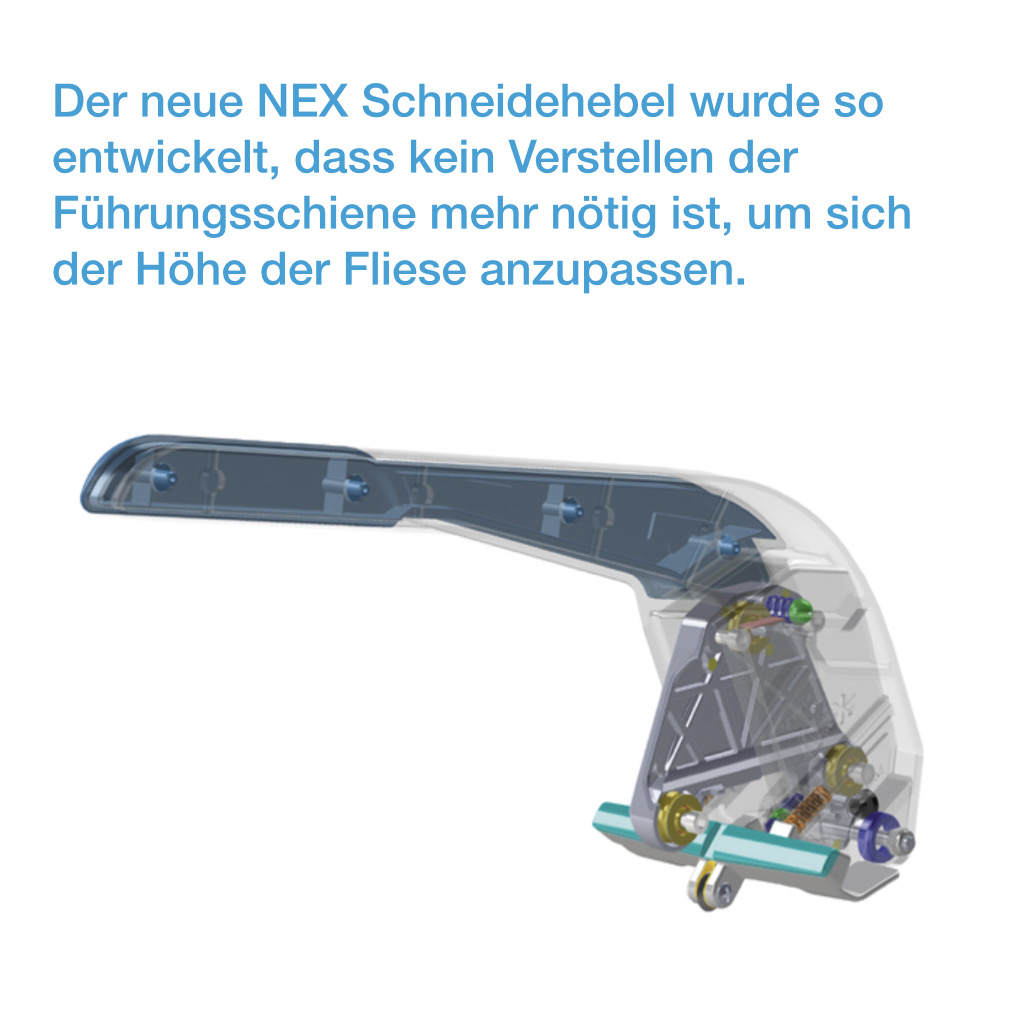

Eine manuelle Höhenanpassung der Führung an unterschiedliche Fliesenstärken ist beim NEX-System nicht erforderlich. Mit einem maximalen Diagonalmaß von 109,6 × 109,6 cm deckt der Sigma 4FN NEX auch große quadratische Fliesenformate ab.
| ✓ NEX-Schubritzsystem Zum Anritzen wird der Schneidhebel kontrolliert nach vorn geschoben. | ✓ 1.200 kg Brechkraft Leistungsstarke Brechvorrichtung für anspruchsvolle Fliesen. |
| ✓ Sichtbares 16-mm-Rad Kugelgelagert, doppelt gefedert und durch eine Metallschale geschützt. | ✓ Keine Höhenanpassung Das NEX-System passt sich unterschiedlichen Fliesenstärken an. |
| ✓ Präzise Kugellagerführung Drei zweireihige Kugellager unterstützen eine dauerhaft genaue Bewegung. | ✓ 155 cm Schnittlänge Ausgelegt für besonders lange Fliesen und große keramische Platten. |
Das NEX-System wurde für eine tiefe und kontrollierte Ritzbewegung mit geringem Kraftaufwand entwickelt. Besonders bei rauen, strukturierten, dicken oder großformatigen Fliesen unterstützt das Schubritzverfahren eine gleichmäßige Führung des Schneidrades.

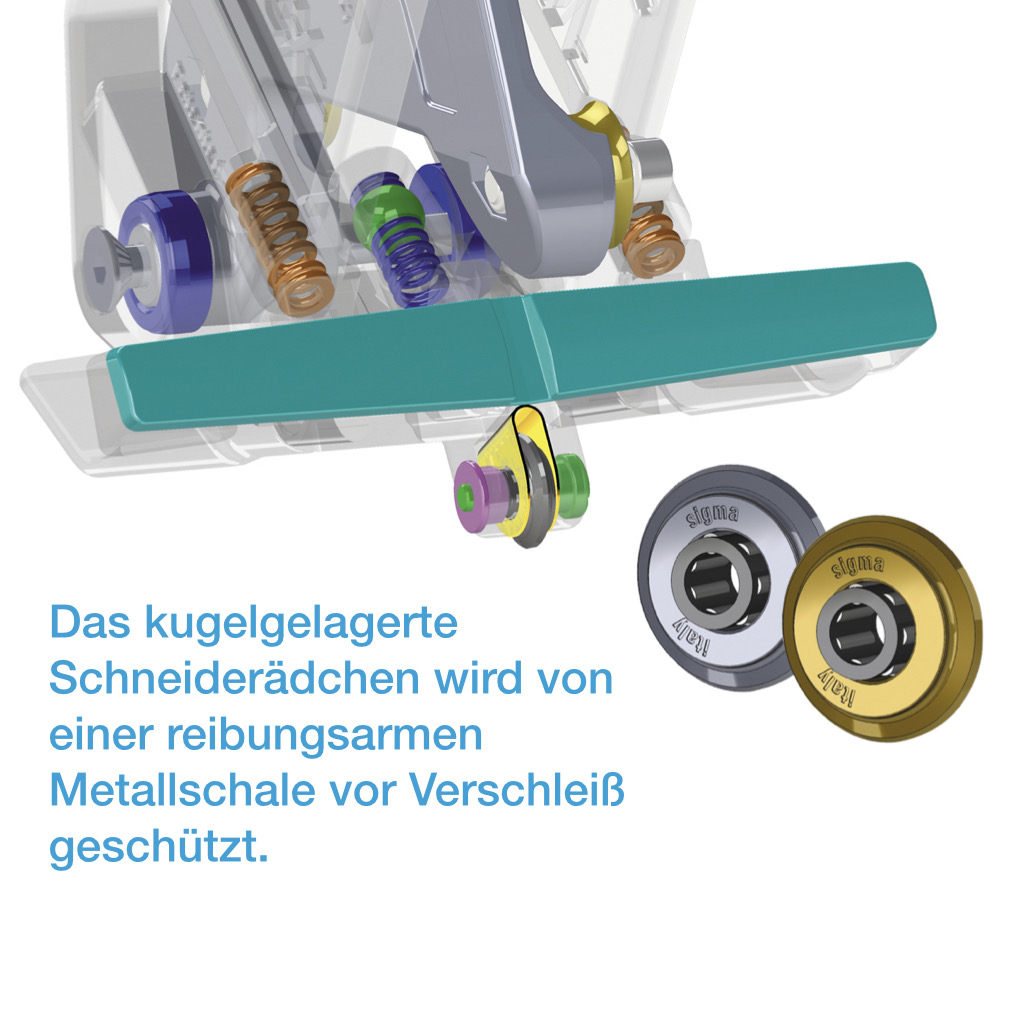

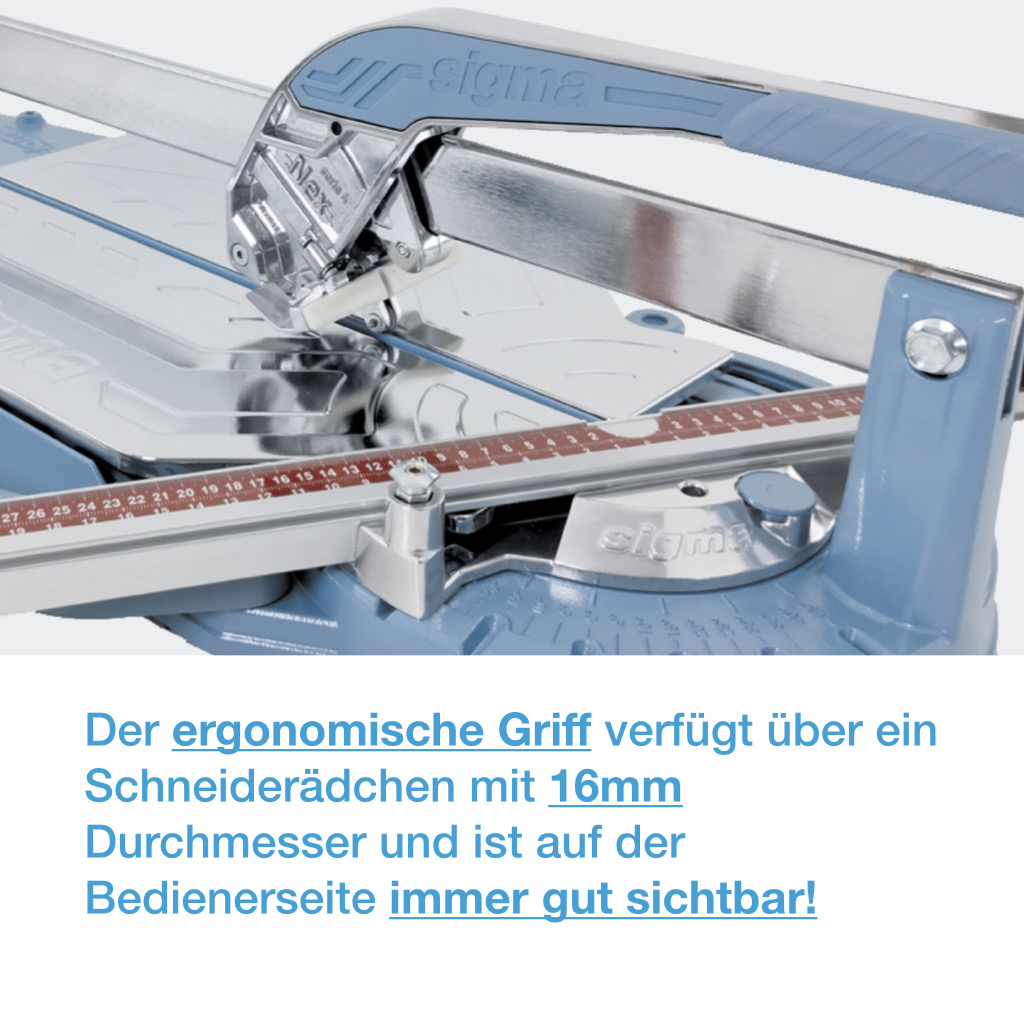

Das kugelgelagerte Schneidrad besitzt einen Durchmesser von 16 mm und ist von der Bedienseite aus sichtbar. Seine doppelte Federung unterstützt eine gedämpfte Ritzbewegung auf strukturierten Oberflächen. Eine reibungsarme Metallschale schützt das Schneidrad vor seitlichem Verschleiß.

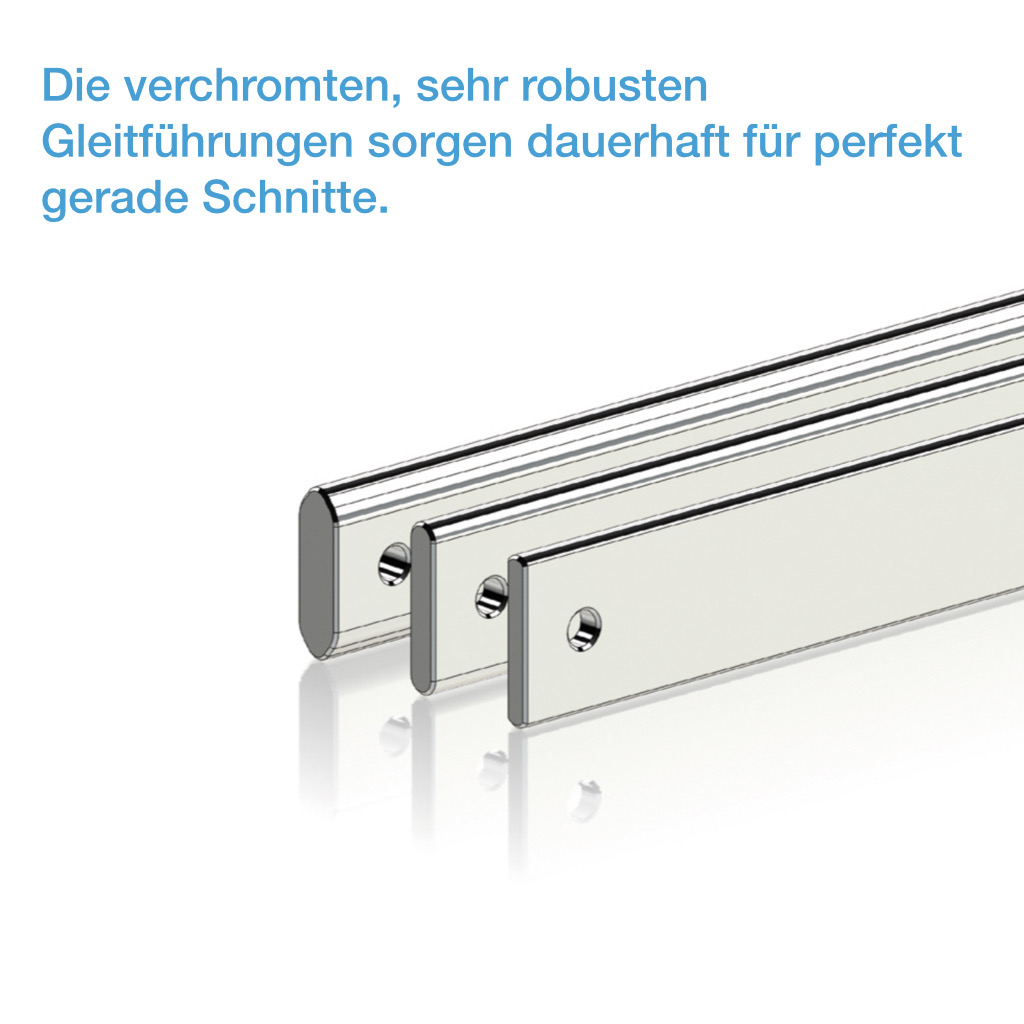

Der Gleitschlitten wird über drei zweireihige Kugellager geführt. Ein automatisches System hält den Schneidhebel angehoben und erleichtert dadurch das Einlegen der Fliese. Beim Anheben des Griffes dreht sich der 120 mm breite Brechfuß automatisch in die Brechposition.

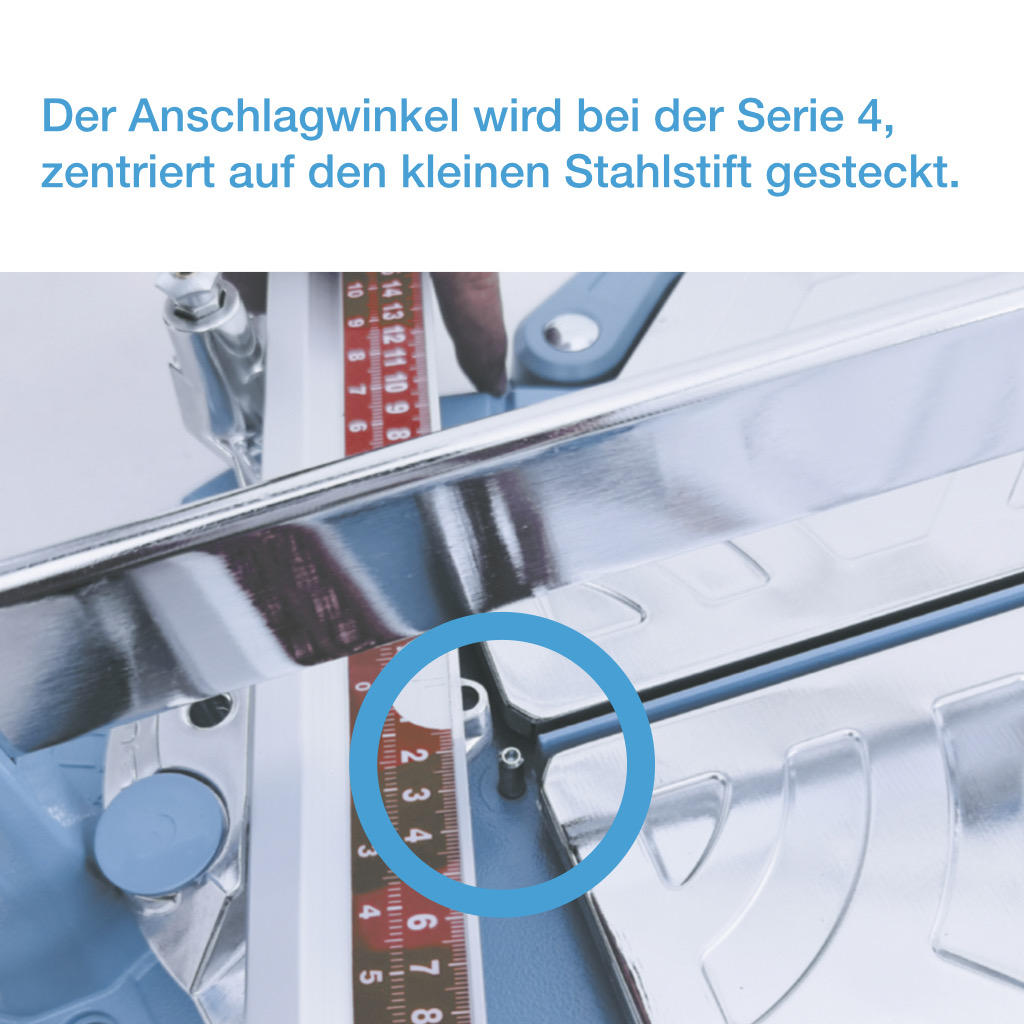

| 01 | Fliese sicher ausrichten Fliese vollständig auflegen und das gewünschte Schnittmaß am schwenkbaren Messwinkel einstellen. |
| 02 | Oberfläche durchgehend anritzen Den NEX-Griff mit gleichmäßigem Druck nach vorn über die gesamte Fliesenlänge schieben. |
| 03 | Fliese kontrolliert brechen Griff anheben, Brechfuß positionieren und die Fliese entlang der durchgehenden Ritzlinie brechen. |
Mit seiner außergewöhnlich großen Schnittkapazität eignet sich der Sigma 4FN NEX unter anderem für:
Der Sigma 4FN NEX kann mit verschiedenen Zubehörteilen an unterschiedliche Schneidaufgaben angepasst werden. Die folgenden Erweiterungen sind separat erhältlich und nicht im serienmäßigen Lieferumfang enthalten.

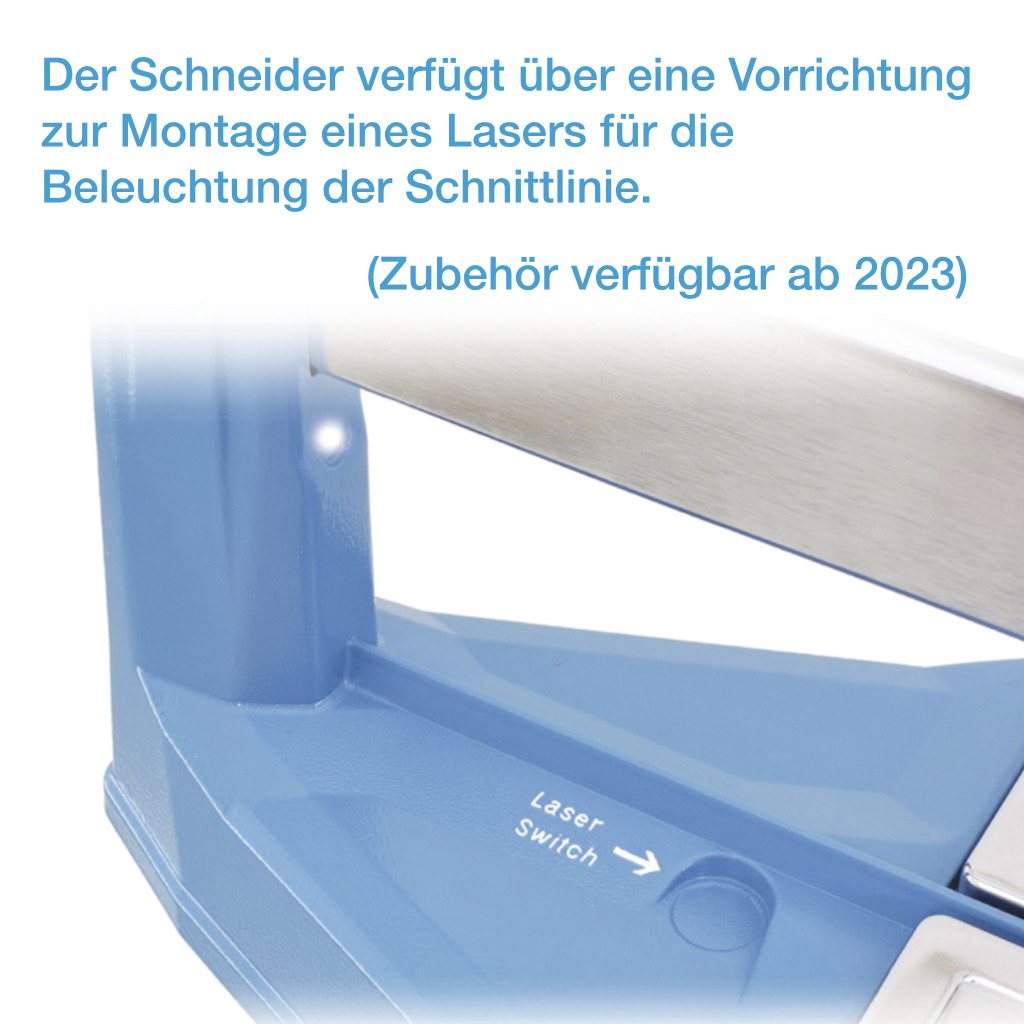

| Beleuchtet die vorgesehene Ritz- und Schnittlinie. Benötigt zwei separat erhältliche AA-Batterien. | Rutschhemmende Magnetmatte für das kontrollierte Schneiden von Mosaik. |
| 50 cm lange Verlängerung für den Messwinkel, rechts oder links montierbar. | Messhilfe für parallele Schnitte langer und schmaler Werkstücke. |
| Nur für NEX-Modelle: zum Anritzen von LVT- und SPC-Material bis maximal 6 mm. | Auflagenverbreiterungen Zusätzliche seitliche Auflageschenkel für eine größere Auflagefläche bei breiten Fliesen. |
| Zusätzlicher Anschlag für wiederkehrende parallele Schnitte und gleichmäßige Streifen. | Passender Anschlagwinkel Separat erhältlicher Ersatz-Anschlagwinkel mit Maßskala für die langen NEX-Modelle. |
| 16-mm-Ersatzschneidrad Passendes kugelgelagertes Ersatzschneidrad aus Stahl für den NEX-Schneidhebel. | TIN-beschichtetes Schneidrad Optionales 16-mm-Schneidrad mit verschleißarmer TIN-Beschichtung. |
| Hersteller | Sigma |
|---|---|
| Modell | 4FN NEX |
| Serie | Sigma Serie 4 NEX |
| Ritzsystem | NEX-Schubritzsystem |
| Maximale Schnittlänge | 155 cm |
| Maximales Diagonalmaß | 109,6 × 109,6 cm |
| Materialstärke | 0–19 mm |
| Maximale Brechkraft | 1.200 kg |
| Schneidrad | Ø 16 mm, kugelgelagert und doppelt gefedert |
| Schlittenführung | Drei zweireihige Kugellager |
| Brechfuß | 120 mm, automatisch drehend |

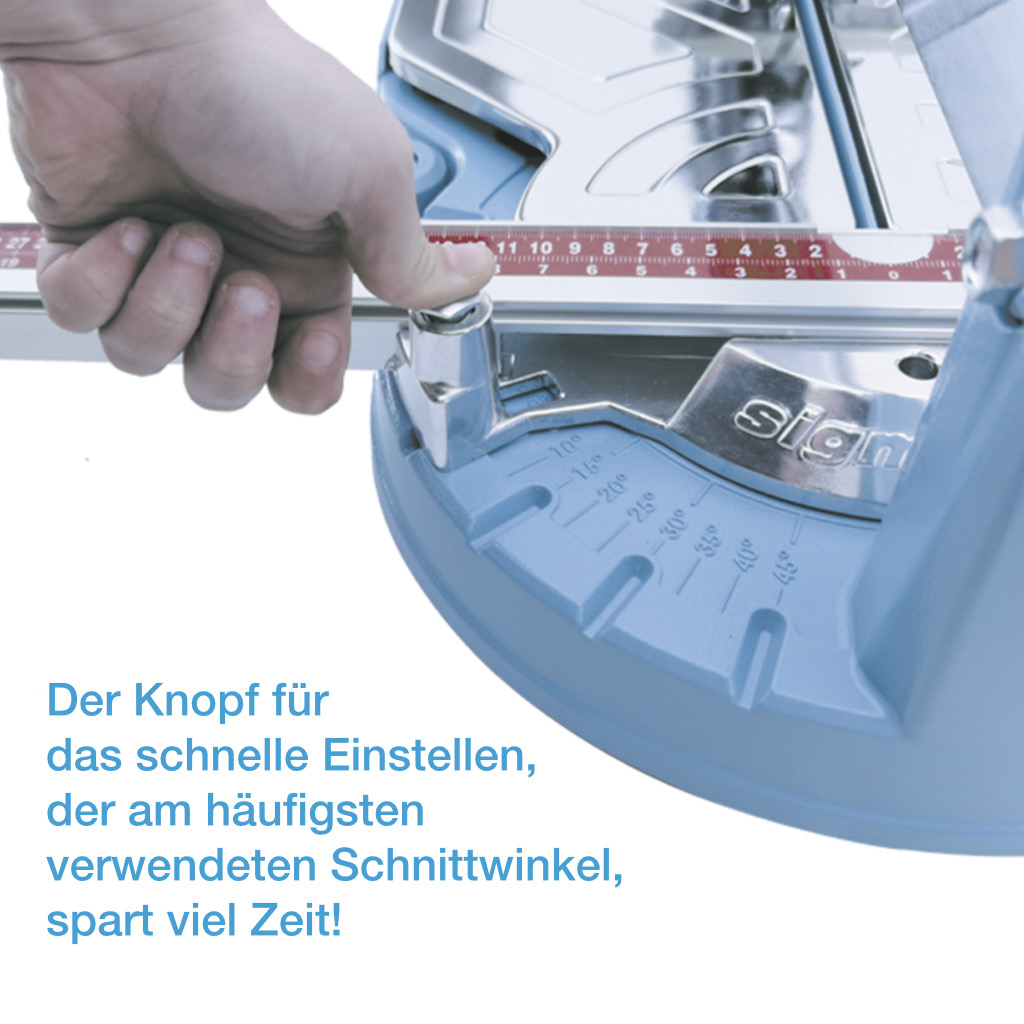

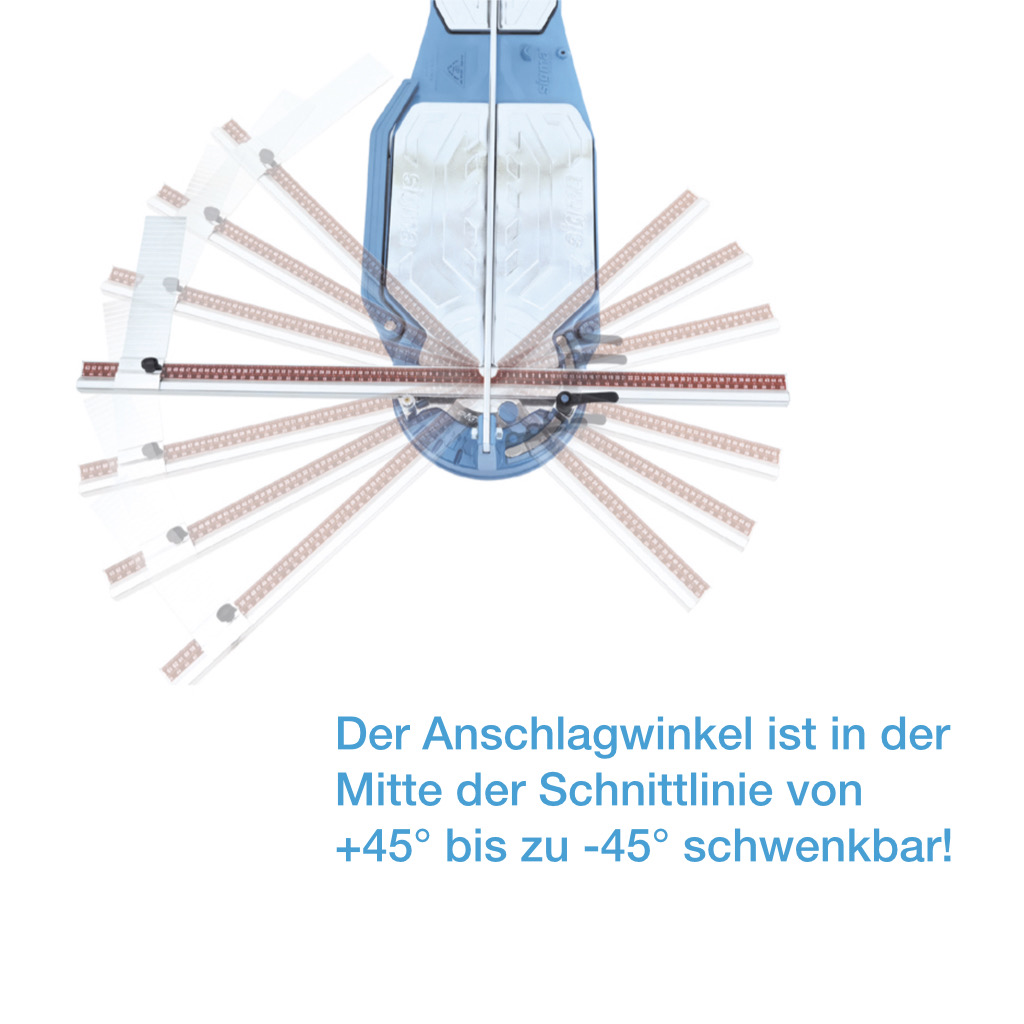

| Winkelanschlag | Stufenlos von −45° bis +45° einstellbar |
| Fliesenauflagen | Gefederte Metallauflagen |
| Gerätemaße | 195 × 48 × 30 cm |
| Gewicht | 26,3 kg |
| Artikelnummer | FA10557 |
